H - Abwasserarmaturen

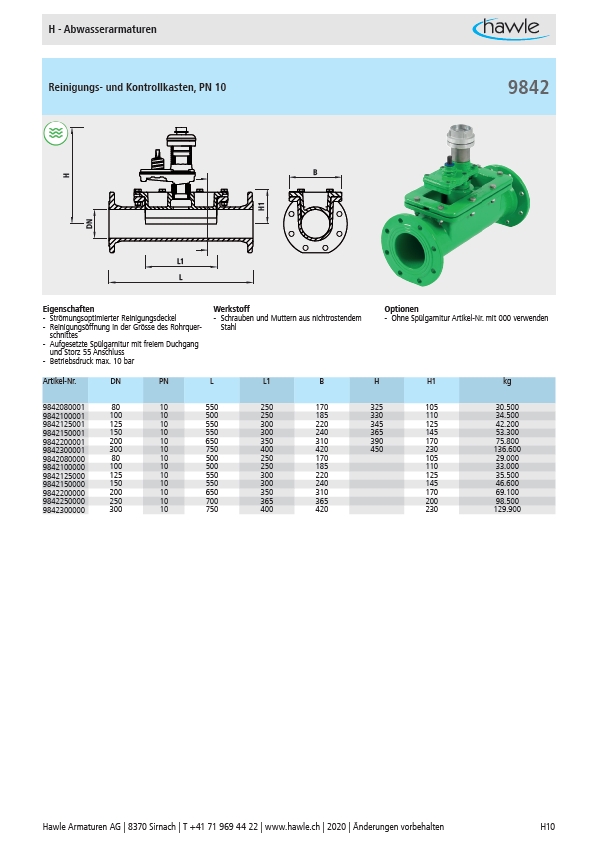

Reinigungs- und Kontrollkasten, PN 10
DN
L1
L
H1
H
B
Eigenschaften Werkstoff Optionen
- Strömungsoptimierter Reinigungsdeckel
- Schrauben und Muttern aus nichtrostendem
- Reinigungsöffnung in der Grösse des Rohrquerschnittes
Stahl
- Aufgesetzte Spülgarnitur mit freiem Duchgang
und Storz 55 Anschluss
- Betriebsdruck max. 10 bar
9842
- Ohne Spülgarnitur Artikel-Nr. mit 000 verwenden
Artikel-Nr. DN PN L L1 B H H1 kg
9842080001 80 10 550 250 170 325 105 30.500
9842100001 100 10 500 250 185 330 110 34.500
9842125001 125 10 550 300 220 345 125 42.200
9842150001 150 10 550 300 240 365 145 53.300
9842200001 200 10 650 350 310 390 170 75.800
9842300001 300 10 750 400 420 450 230 136.600
9842080000 80 10 500 250 170 105 29.000
9842100000 100 10 500 250 185 110 33.000
9842125000 125 10 550 300 220 125 35.500
9842150000 150 10 550 300 240 145 46.600
9842200000 200 10 650 350 310 170 69.100
9842250000 250 10 700 365 365 200 98.500
9842300000 300 10 750 400 420 230 129.900
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten H10
