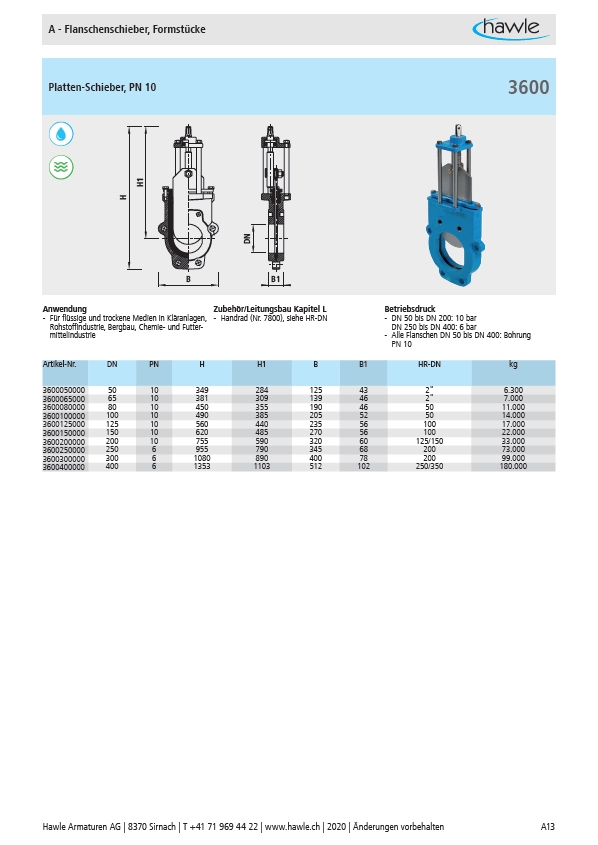

A - Flanschenschieber, Formstücke
Platten-Schieber, PN 10
DN
B B1
H1
H
Anwendung Zubehör/Leitungsbau Kapitel L Betriebsdruck
- Für flüssige und trockene Medien in Kläranlagen,
Rohstoffindustrie, Bergbau, Chemie- und Futtermittelindustrie
- Handrad (Nr. 7800), siehe HR-DN - DN 50 bis DN 200: 10 bar
3600
DN 250 bis DN 400: 6 bar
- Alle Flanschen DN 50 bis DN 400: Bohrung
PN 10
Artikel-Nr. DN PN H H1 B B1 HR-DN kg
3600050000 50 10 349 284 125 43 2" 6.300
3600065000 65 10 381 309 139 46 2" 7.000
3600080000 80 10 450 355 190 46 50 11.000
3600100000 100 10 490 385 205 52 50 14.000
3600125000 125 10 560 440 235 56 100 17.000
3600150000 150 10 620 485 270 56 100 22.000
3600200000 200 10 755 590 320 60 125/150 33.000
3600250000 250 6 955 790 345 68 200 73.000
3600300000 300 6 1080 890 400 78 200 99.000
3600400000 400 6 1353 1103 512 102 250/350 180.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A13
