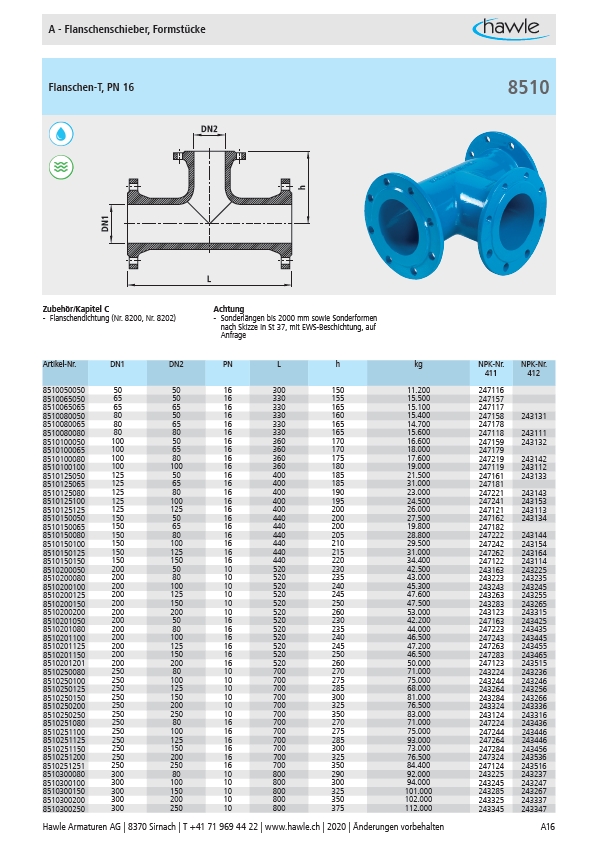

A - Flanschenschieber, Formstücke
Flanschen-T, PN 16
DN1
DN2
h
L
Zubehör/Kapitel C Achtung
- Flanschendichtung (Nr. 8200, Nr. 8202) - Sonderlängen bis 2000 mm sowie Sonderformen
nach Skizze in St 37, mit EWS-Beschichtung, auf
Anfrage
8510
Artikel-Nr. DN1 DN2 PN L h kg NPK-Nr.
411
NPK-Nr.
412
8510050050 50 50 16 300 150 11.200 247116
8510065050 65 50 16 330 155 15.500 247157
8510065065 65 65 16 330 165 15.100 247117
8510080050 80 50 16 330 160 15.400 247158 243131
8510080065 80 65 16 330 165 14.700 247178
8510080080 80 80 16 330 165 15.600 247118 243111
8510100050 100 50 16 360 170 16.600 247159 243132
8510100065 100 65 16 360 170 18.000 247179
8510100080 100 80 16 360 175 17.600 247219 243142
8510100100 100 100 16 360 180 19.000 247119 243112
8510125050 125 50 16 400 185 21.500 247161 243133
8510125065 125 65 16 400 185 31.000 247181
8510125080 125 80 16 400 190 23.000 247221 243143
8510125100 125 100 16 400 195 24.500 247241 243153
8510125125 125 125 16 400 200 26.000 247121 243113
8510150050 150 50 16 440 200 27.500 247162 243134
8510150065 150 65 16 440 200 19.800 247182
8510150080 150 80 16 440 205 28.800 247222 243144
8510150100 150 100 16 440 210 29.500 247242 243154
8510150125 150 125 16 440 215 31.000 247262 243164
8510150150 150 150 16 440 220 34.400 247122 243114
8510200050 200 50 10 520 230 42.500 243163 243225
8510200080 200 80 10 520 235 43.000 243223 243235
8510200100 200 100 10 520 240 45.300 243243 243245
8510200125 200 125 10 520 245 47.600 243263 243255
8510200150 200 150 10 520 250 47.500 243283 243265
8510200200 200 200 10 520 260 53.000 243123 243315
8510201050 200 50 16 520 230 42.200 247163 243425
8510201080 200 80 16 520 235 44.000 247223 243435
8510201100 200 100 16 520 240 46.500 247243 243445
8510201125 200 125 16 520 245 47.200 247263 243455
8510201150 200 150 16 520 250 46.500 247283 243465
8510201201 200 200 16 520 260 50.000 247123 243515
8510250080 250 80 10 700 270 71.000 243224 243236
8510250100 250 100 10 700 275 75.000 243244 243246
8510250125 250 125 10 700 285 68.000 243264 243256
8510250150 250 150 10 700 300 81.000 243284 243266
8510250200 250 200 10 700 325 76.500 243324 243336
8510250250 250 250 10 700 350 83.000 243124 243316
8510251080 250 80 16 700 270 71.000 247224 243436
8510251100 250 100 16 700 275 75.000 247244 243446
8510251125 250 125 16 700 285 93.000 247264 243446
8510251150 250 150 16 700 300 73.000 247284 243456
8510251200 250 200 16 700 325 76.500 247324 243536
8510251251 250 250 16 700 350 84.400 247124 243516
8510300080 300 80 10 800 290 92.000 243225 243237
8510300100 300 100 10 800 300 94.000 243245 243247
8510300150 300 150 10 800 325 101.000 243285 243267
8510300200 300 200 10 800 350 102.000 243325 243337
8510300250 300 250 10 800 375 112.000 243345 243347
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A16
