A
G D E F B C C1
H

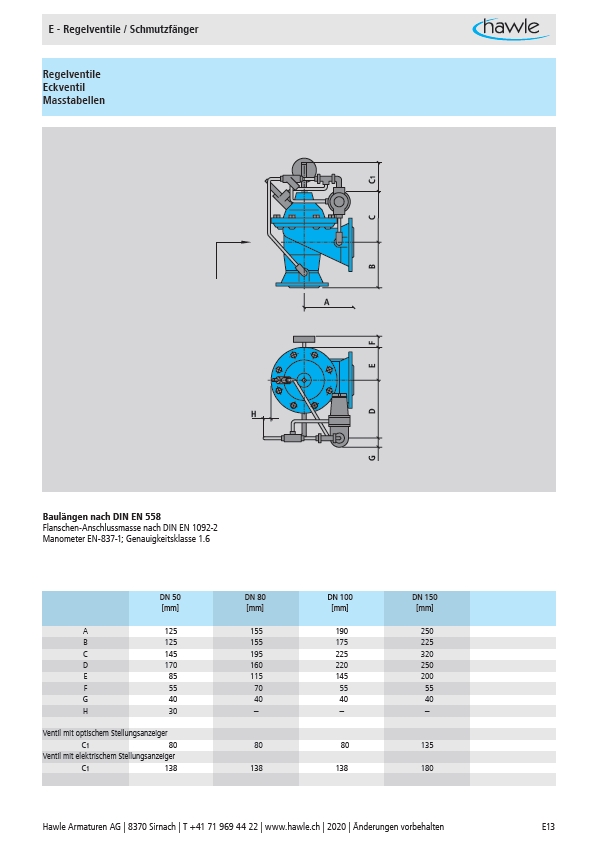

E - Regelventile / Schmutzfänger
Regelventile
Eckventil
Masstabellen
Baulängen nach DIN EN 558
Flanschen-Anschlussmasse nach DIN EN 1092-2
Manometer EN-837-1; Genauigkeitsklasse 1.6
DN 50 DN 80 DN 100 DN 150
mm mm mm mm
A 125 155 190 250
B 125 155 175 225
C 145 195 225 320
D 170 160 220 250
E 85 115 145 200
F 55 70 55 55
G 40 40 40 40
H 30 – – –
Ventil mit optischem Stellungsanzeiger
C1 80 80 80 135
Ventil mit elektrischem Stellungsanzeiger
C1 138 138 138 180
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E13
