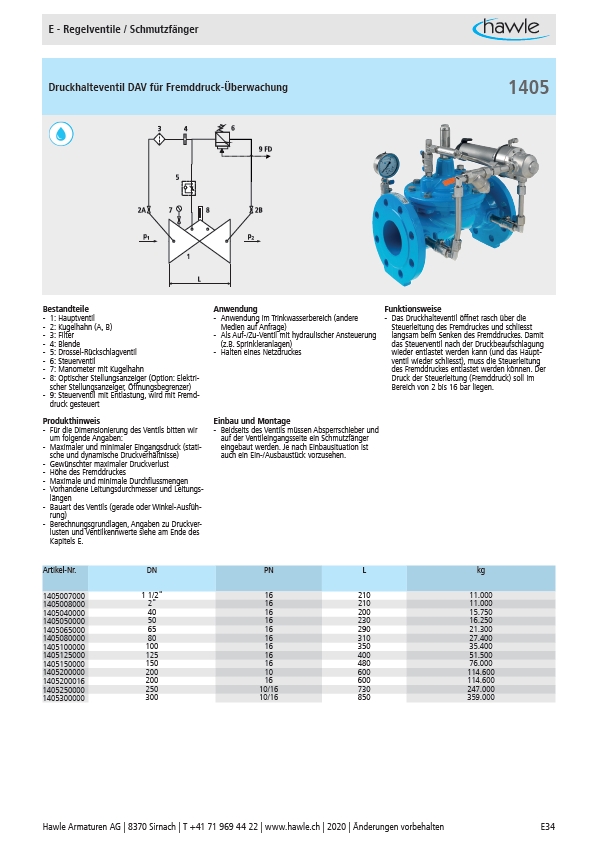

E - Regelventile / Schmutzfänger
Druckhalteventil DAV für Fremddruck-Überwachung
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Steuerventil mit Entlastung, wird mit Fremddruck
gesteuert
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Als Auf-/Zu-Ventil mit hydraulischer Ansteuerung
(z.B. Sprinkleranlagen)
- Halten eines Netzdruckes
1405
- Das Druckhalteventil öffnet rasch über die
Steuerleitung des Fremdruckes und schliesst
langsam beim Senken des Fremddruckes. Damit
das Steuerventil nach der Druckbeaufschlagung
wieder entlastet werden kann (und das Hauptventil
wieder schliesst), muss die Steuerleitung
des Fremddruckes entlastet werden können. Der
Druck der Steuerleitung (Fremddruck) soll im
Bereich von 2 bis 16 bar liegen.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter maximaler Druckverlust
- Höhe des Fremddruckes
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation ist
auch ein Ein-/Ausbaustück vorzusehen.
Artikel-Nr. DN PN L kg
1405007000 1 1/2" 16 210 11.000
1405008000 2" 16 210 11.000
1405040000 40 16 200 15.750
1405050000 50 16 230 16.250
1405065000 65 16 290 21.300
1405080000 80 16 310 27.400
1405100000 100 16 350 35.400
1405125000 125 16 400 51.500
1405150000 150 16 480 76.000
1405200000 200 10 600 114.600
1405200016 200 16 600 114.600
1405250000 250 10/16 730 247.000
1405300000 300 10/16 850 359.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E34
