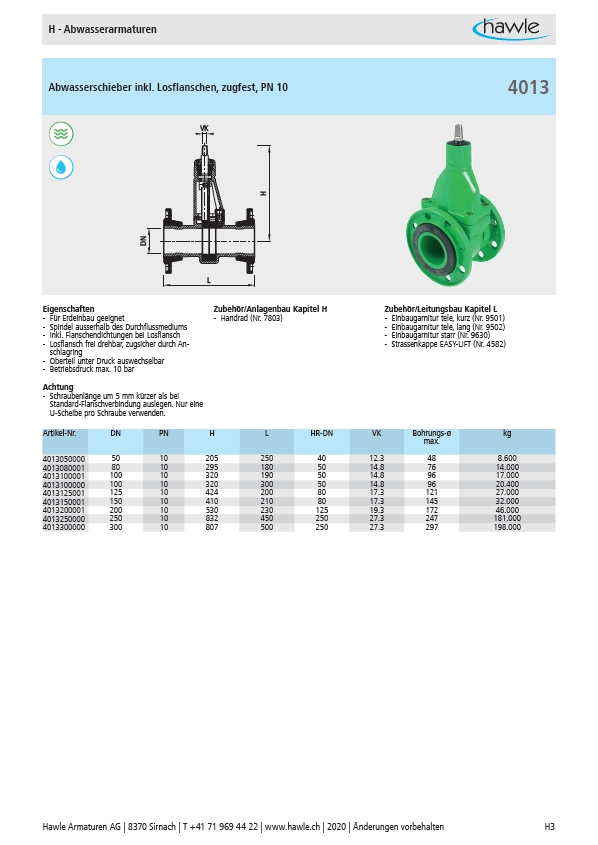

H - Abwasserarmaturen
Abwasserschieber inkl. Losflanschen, zugfest, PN 10
VK
H
DN
L
Eigenschaften Zubehör/Anlagenbau Kapitel H Zubehör/Leitungsbau Kapitel L
- Für Erdeinbau geeignet
- Spindel ausserhalb des Durchflussmediums
- Inkl. Flanschendichtungen bei Losflansch
- Losflansch frei drehbar, zugsicher durch Anschlagring
- Oberteil unter Druck auswechselbar
- Betriebsdruck max. 10 bar
- Handrad (Nr. 7803) - Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Strassenkappe EASY-LIFT (Nr. 4582)
Achtung
- Schraubenlänge um 5 mm kürzer als bei
Standard-Flanschverbindung auslegen. Nur eine
U-Scheibe pro Schraube verwenden.
4013
Artikel-Nr. DN PN H L HR-DN VK Bohrungs-ø
max.
kg
4013050000 50 10 205 250 40 12.3 48 8.600
4013080001 80 10 295 180 50 14.8 76 14.000
4013100001 100 10 320 190 50 14.8 96 17.000
4013100000 100 10 320 300 50 14.8 96 20.400
4013125001 125 10 424 200 80 17.3 121 27.000
4013150001 150 10 410 210 80 17.3 145 32.000
4013200001 200 10 530 230 125 19.3 172 46.000
4013250000 250 10 832 450 250 27.3 247 181.000
4013300000 300 10 807 500 250 27.3 297 198.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten H3
