A - Flanschenschieber, Formstücke

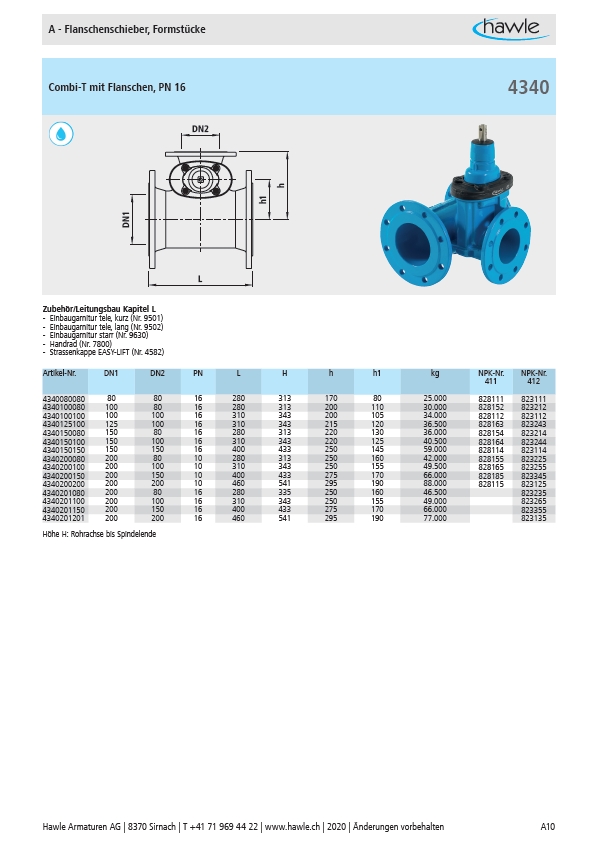

Combi-T mit Flanschen, PN 16
DN1
Zubehör/Leitungsbau Kapitel L
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkappe EASY-LIFT (Nr. 4582)
h1
h
DN2
L
4340
Artikel-Nr. DN1 DN2 PN L H h h1 kg NPK-Nr.
411
NPK-Nr.
412
4340080080 80 80 16 280 313 170 80 25.000 828111 823111
4340100080 100 80 16 280 313 200 110 30.000 828152 823212
4340100100 100 100 16 310 343 200 105 34.000 828112 823112
4340125100 125 100 16 310 343 215 120 36.500 828163 823243
4340150080 150 80 16 280 313 220 130 36.000 828154 823214
4340150100 150 100 16 310 343 220 125 40.500 828164 823244
4340150150 150 150 16 400 433 250 145 59.000 828114 823114
4340200080 200 80 10 280 313 250 160 42.000 828155 823225
4340200100 200 100 10 310 343 250 155 49.500 828165 823255
4340200150 200 150 10 400 433 275 170 66.000 828185 823345
4340200200 200 200 10 460 541 295 190 88.000 828115 823125
4340201080 200 80 16 280 335 250 160 46.500 823235
4340201100 200 100 16 310 343 250 155 49.000 823265
4340201150 200 150 16 400 433 275 170 66.000 823355
4340201201 200 200 16 460 541 295 190 77.000 823135
Höhe H: Rohrachse bis Spindelende
