C - Flanschverbindungen, Dichtungen

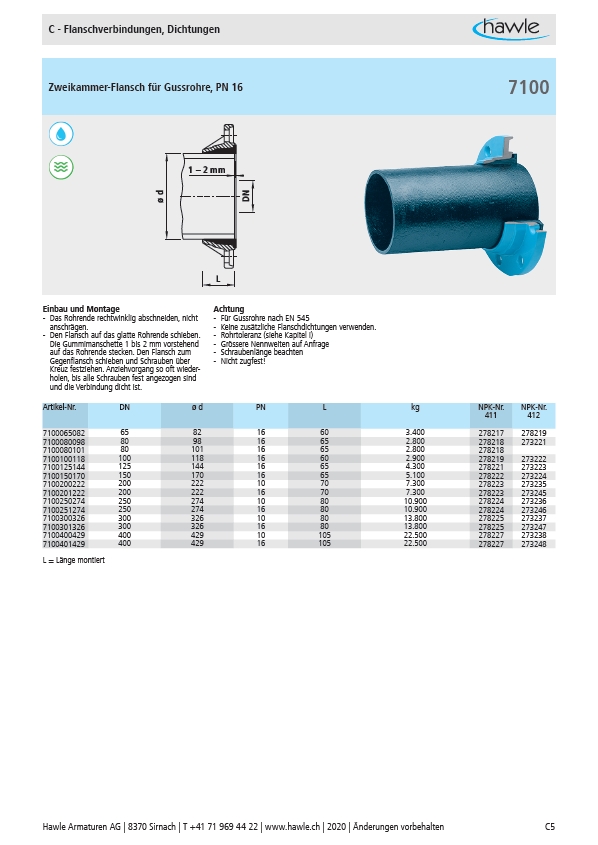

Zweikammer-Flansch für Gussrohre, PN 16
ø d
DN
1 –2 mm
L
Einbau und Montage Achtung
- Das Rohrende rechtwinklig abschneiden, nicht
anschrägen.
- Den Flansch auf das glatte Rohrende schieben.
Die Gummimanschette 1 bis 2 mm vorstehend
auf das Rohrende stecken. Den Flansch zum
Gegenflansch schieben und Schrauben über
Kreuz festziehen. Anziehvorgang so oft wiederholen,
bis alle Schrauben fest angezogen sind
und die Verbindung dicht ist.
- Für Gussrohre nach EN 545
- Keine zusätzliche Flanschdichtungen verwenden.
- Rohrtoleranz (siehe Kapitel i)
- Grössere Nennweiten auf Anfrage
- Schraubenlänge beachten
- Nicht zugfest!
7100
Artikel-Nr. DN ø d PN L kg NPK-Nr.
411
NPK-Nr.
412
7100065082 65 82 16 60 3.400 278217 278219
7100080098 80 98 16 65 2.800 278218 273221
7100080101 80 101 16 65 2.800 278218
7100100118 100 118 16 60 2.900 278219 273222
7100125144 125 144 16 65 4.300 278221 273223
7100150170 150 170 16 65 5.100 278222 273224
7100200222 200 222 10 70 7.300 278223 273235
7100201222 200 222 16 70 7.300 278223 273245
7100250274 250 274 10 80 10.900 278224 273236
7100251274 250 274 16 80 10.900 278224 273246
7100300326 300 326 10 80 13.800 278225 273237
7100301326 300 326 16 80 13.800 278225 273247
7100400429 400 429 10 105 22.500 278227 273238
7100401429 400 429 16 105 22.500 278227 273248
L = Länge montiert
