Be- und Entlüftungsventil für Abwasser und Trinkwasser

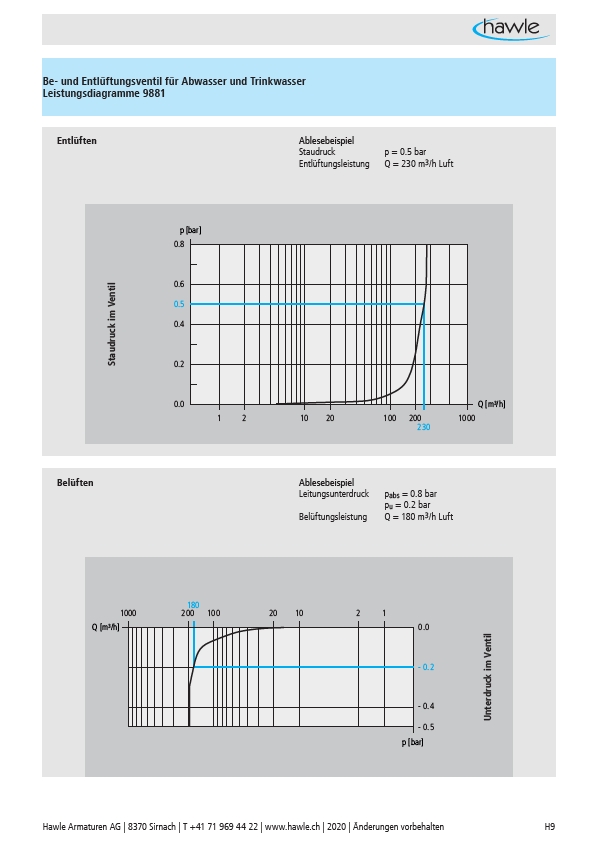

Leistungsdiagramme 9881
Entlüften Ablesebeispiel
p bar
0.8
0.6
0.5
0.4
0.2
0.0
Staudruck p = 0.5 bar
Entlüftungsleistung Q = 230 m3/h Luft
1 2 10 20 100 200
230
1000
Q m3/h
Leitungsunterdruck pabs = 0.8 bar
pu = 0.2 bar
Belüftungsleistung Q = 180 m3/h Luft
0.0
- 0.2
- 0.4
- 0.5
p bar
Staudruck im Ventil
Belüften Ablesebeispiel
180
1000 200
100 20 10 2 1
Q m3/h
Unterdruck im Ventil
