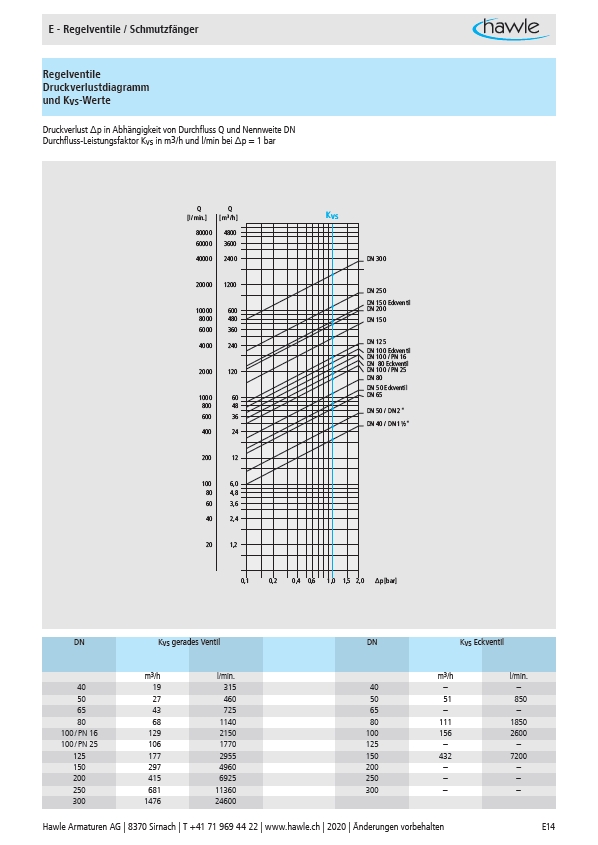

Regelventile
Druckverlustdiagramm
und Kvs-Werte
Druckverlust Δp in Abhängigkeit von Durchfluss Q und Nennweite DN
Durchfluss-Leistungsfaktor Kvs in m3/h und l/min bei Δp = 1 bar
Kvs
DN 300
DN 250
DN 150 Eckventil
DN 200
8000 DN 150
DN 125
DN 100 Eckventil
DN 100 / PN 16
DN 80 Eckventil
DN 100 / PN 25
DN 80
DN 50 Eckventil
DN 65
DN 50 / DN 2"
DN 40 / DN 1½"
0,1 0,2 0,4 0,6 1,0 1,5 2,0 p bar
Q Q
m3 / h
4800
3600
2400
1200
600
480
360
240
120
60
48
36
24
12
6,0
4,8
3,6
2,4
1,2
l / min.
80000
60000
40000
20000
10000
6000
4000
2000
1000
800
600
400
200
100
80
60
40
20
DN Kvs gerades Ventil DN Kvs Eckventil
m3/h l/min. m3/h l/min.
40 19 315 40 – –
50 27 460 50 51 850
65 43 725 65 – –
80 68 1140 80 111 1850
100 / PN 16 129 2150 100 156 2600
100 / PN 25 106 1770 125 – –
125 177 2955 150 432 7200
150 297 4960 200 – –
200 415 6925 250 – –
250 681 11360 300 – –
300 1476 24600
