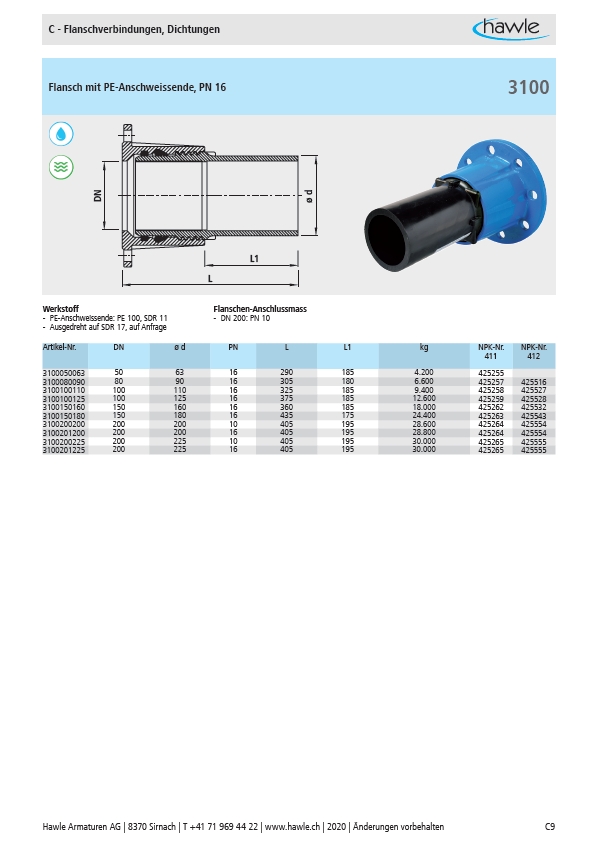

C - Flanschverbindungen, Dichtungen
Flansch mit PE-Anschweissende, PN 16
DN
ø d
L
L1
Werkstoff Flanschen-Anschlussmass
- PE-Anschweissende: PE 100, SDR 11
- DN 200: PN 10
- Ausgedreht auf SDR 17, auf Anfrage
3100
Artikel-Nr. DN ø d PN L L1 kg NPK-Nr.
411
NPK-Nr.
412
3100050063 50 63 16 290 185 4.200 425255
3100080090 80 90 16 305 180 6.600 425257 425516
3100100110 100 110 16 325 185 9.400 425258 425527
3100100125 100 125 16 375 185 12.600 425259 425528
3100150160 150 160 16 360 185 18.000 425262 425532
3100150180 150 180 16 435 175 24.400 425263 425543
3100200200 200 200 10 405 195 28.600 425264 425554
3100201200 200 200 16 405 195 28.800 425264 425554
3100200225 200 225 10 405 195 30.000 425265 425555
3100201225 200 225 16 405 195 30.000 425265 425555
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C9
