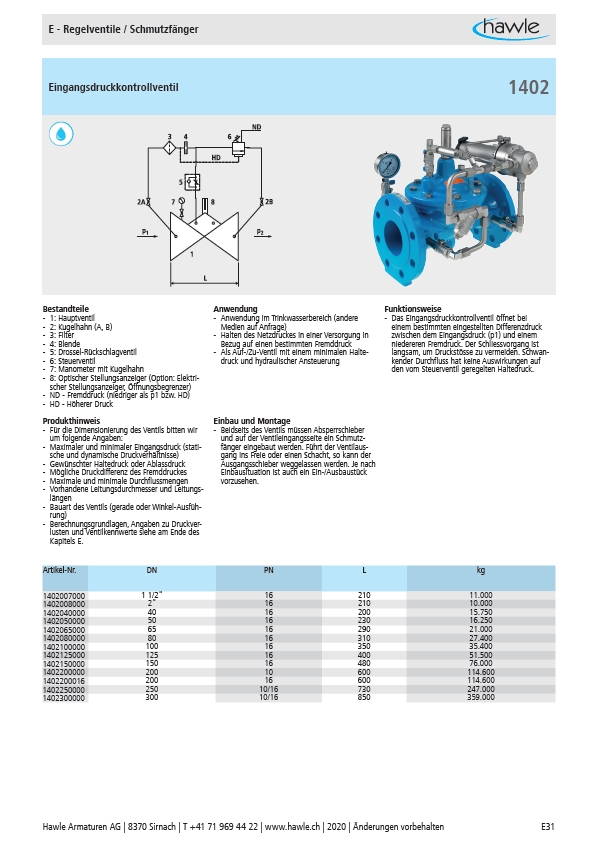

E - Regelventile / Schmutzfänger
Eingangsdruckkontrollventil
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- ND - Fremddruck (niedriger als p1 bzw. HD)
- HD - Höherer Druck
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Halten des Netzdruckes in einer Versorgung in
Bezug auf einen bestimmten Fremddruck
- Als Auf-/Zu-Ventil mit einem minimalen Haltedruck
und hydraulischer Ansteuerung
1402
- Das Eingangsdruckkontrollventil öffnet bei
einem bestimmten eingestellten Differenzdruck
zwischen dem Eingangsdruck (p1) und einem
niedereren Fremdruck. Der Schliessvorgang ist
langsam, um Druckstösse zu vermeiden. Schwankender
Durchfluss hat keine Auswirkungen auf
den vom Steuerventil geregelten Haltedruck.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Haltedruck oder Ablassdruck
- Mögliche Druckdifferenz des Fremddruckes
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber
und auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Führt der Ventilausgang
ins Freie oder einen Schacht, so kann der
Ausgangsschieber weggelassen werden. Je nach
Einbausituation ist auch ein Ein-/Ausbaustück
vorzusehen.
Artikel-Nr. DN PN L kg
1402007000 1 1/2" 16 210 11.000
1402008000 2" 16 210 10.000
1402040000 40 16 200 15.750
1402050000 50 16 230 16.250
1402065000 65 16 290 21.000
1402080000 80 16 310 27.400
1402100000 100 16 350 35.400
1402125000 125 16 400 51.500
1402150000 150 16 480 76.000
1402200000 200 10 600 114.600
1402200016 200 16 600 114.600
1402250000 250 10/16 730 247.000
1402300000 300 10/16 850 359.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E31
