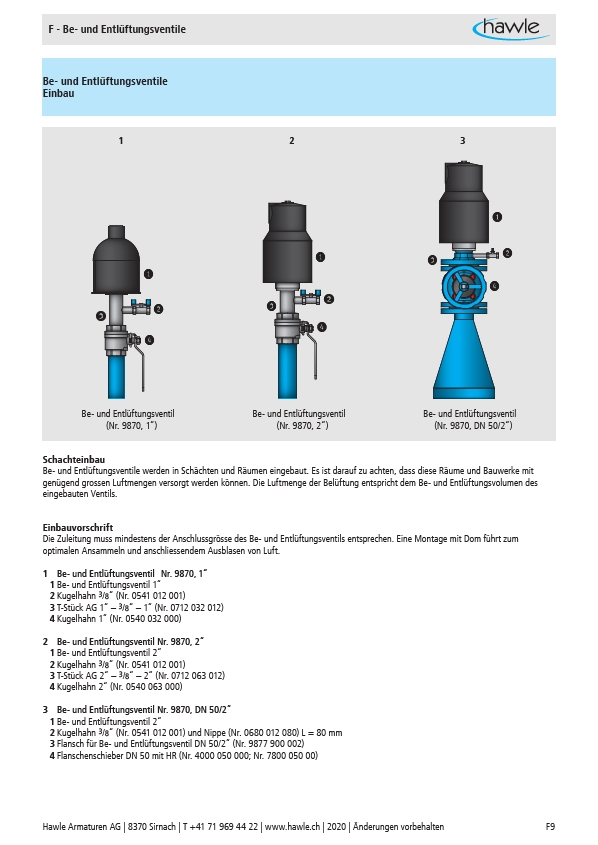

F - Be- und Entlüftungsventile
Be- und Entlüftungsventile
Einbau
1 2 3
1
3 2
4
1
1
2
4
3
2
4
3
Be- und Entlüftungsventil
(Nr. 9870, 1“)
Be- und Entlüftungsventil
(Nr. 9870, 2“)
Be- und Entlüftungsventil
(Nr. 9870, DN 50/2“)
Schachteinbau
Be- und Entlüftungsventile werden in Schächten und Räumen eingebaut. Es ist darauf zu achten, dass diese Räume und Bauwerke mit
genügend grossen Luftmengen versorgt werden können. Die Luftmenge der Belüftung entspricht dem Be- und Entlüftungsvolumen des
eingebauten Ventils.
Einbauvorschrift
Die Zuleitung muss mindestens der Anschlussgrösse des Be- und Entlüftungsventils entsprechen. Eine Montage mit Dom führt zum
optimalen Ansammeln und anschliessendem Ausblasen von Luft.
1 Be- und Entlüftungsventil Nr. 9870, 1“
1 Be- und Entlüftungsventil 1“
2 Kugelhahn 3/8“ (Nr. 0541 012 001)
3 T-Stück AG 1“ – 3/8“ – 1“ (Nr. 0712 032 012)
4 Kugelhahn 1“ (Nr. 0540 032 000)
2 Be- und Entlüftungsventil Nr. 9870, 2“
1 Be- und Entlüftungsventil 2“
2 Kugelhahn 3/8“ (Nr. 0541 012 001)
3 T-Stück AG 2“ – 3/8“ – 2“ (Nr. 0712 063 012)
4 Kugelhahn 2“ (Nr. 0540 063 000)
3 Be- und Entlüftungsventil Nr. 9870, DN 50/2“
1 Be- und Entlüftungsventil 2“
2 Kugelhahn 3/8“ (Nr. 0541 012 001) und Nippe (Nr. 0680 012 080) L = 80 mm
3 Flansch für Be- und Entlüftungsventil DN 50/2“ (Nr. 9877 900 002)
4 Flanschenschieber DN 50 mit HR (Nr. 4000 050 000; Nr. 7800 050 00)
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F9
