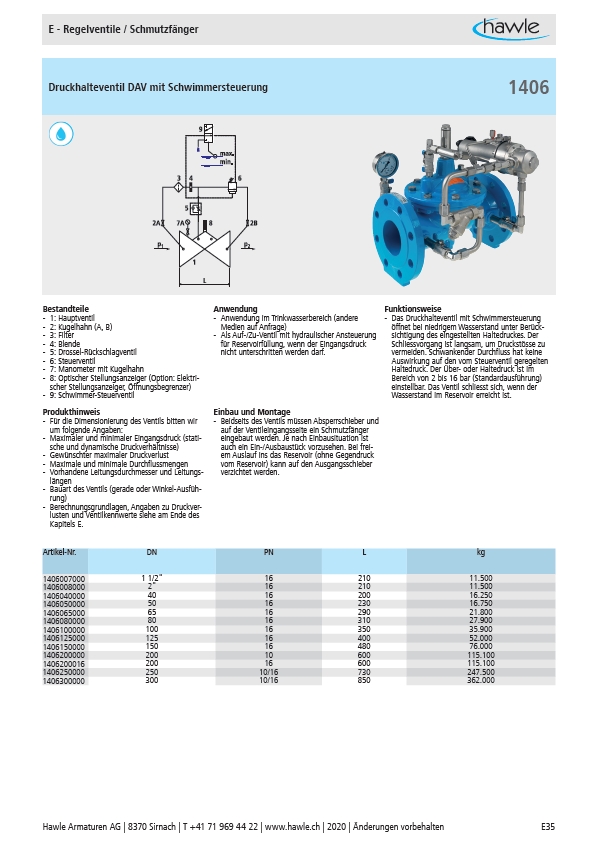

E - Regelventile / Schmutzfänger
Druckhalteventil DAV mit Schwimmersteuerung
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Manometer mit Kugelhahn
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Schwimmer-Steuerventil
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Als Auf-/Zu-Ventil mit hydraulischer Ansteuerung
für Reservoirfüllung, wenn der Eingangsdruck
nicht unterschritten werden darf.
1406
- Das Druckhalteventil mit Schwimmersteuerung
öffnet bei niedrigem Wasserstand unter Berücksichtigung
des eingestellten Haltedruckes. Der
Schliessvorgang ist langsam, um Druckstösse zu
vermeiden. Schwankender Durchfluss hat keine
Auswirkung auf den vom Steuerventil geregelten
Haltedruck. Der Über- oder Haltedruck ist im
Bereich von 2 bis 16 bar (Standardausführung)
einstellbar. Das Ventil schliesst sich, wenn der
Wasserstand im Reservoir erreicht ist.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter maximaler Druckverlust
- Maximale und minimale Durchflussmengen
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation ist
auch ein Ein-/Ausbaustück vorzusehen. Bei freiem
Auslauf ins das Reservoir (ohne Gegendruck
vom Reservoir) kann auf den Ausgangsschieber
verzichtet werden.
Artikel-Nr. DN PN L kg
1406007000 1 1/2" 16 210 11.500
1406008000 2" 16 210 11.500
1406040000 40 16 200 16.250
1406050000 50 16 230 16.750
1406065000 65 16 290 21.800
1406080000 80 16 310 27.900
1406100000 100 16 350 35.900
1406125000 125 16 400 52.000
1406150000 150 16 480 76.000
1406200000 200 10 600 115.100
1406200016 200 16 600 115.100
1406250000 250 10/16 730 247.500
1406300000 300 10/16 850 362.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E35
