Q m3/h

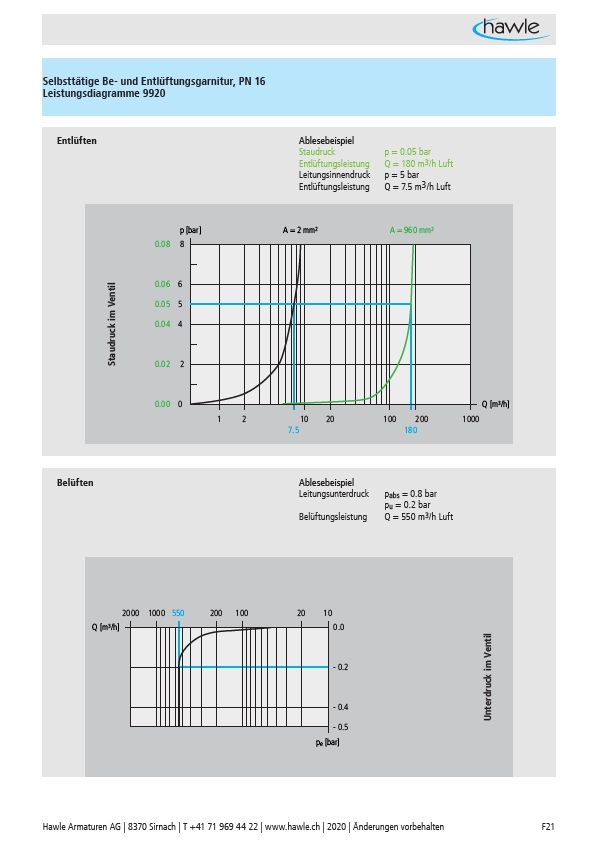

Selbsttätige Be- und Entlüftungsgarnitur, PN 16
Leistungsdiagramme 9920
Entlüften Ablesebeispiel
Staudruck p = 0.05 bar
Entlüftungsleistung Q = 180 m3/h Luft
Leitungsinnendruck p = 5 bar
Entlüftungsleistung Q = 7.5 m3/h Luft
p bar A = 2 mm2 A = 960 mm2
0.08 8
0.06 6
0.05 5
0.04 4
0.02 2
0.00 0
1 2 10 20 100 200 1000
7.5 180
Staudruck im Ventil
Belüften Ablesebeispiel
Q m3/h
Leitungsunterdruck pabs = 0.8 bar
pu = 0.2 bar
Belüftungsleistung Q = 550 m3/h Luft
2000 1000 550 200 100 20 10
0.0
- 0.2
- 0.4
- 0.5
pe bar
Unterdruck im Ventil
