Entlüften Ablesebeispiel
p bar
8.0
6.0
5.0
4.0
2.0
0.0
Q m3/h
Leitungsinnendruck p = 5 bar
Entlüftungsleistung Q = 6 m3/h Luft
1 2 10 20 100
6

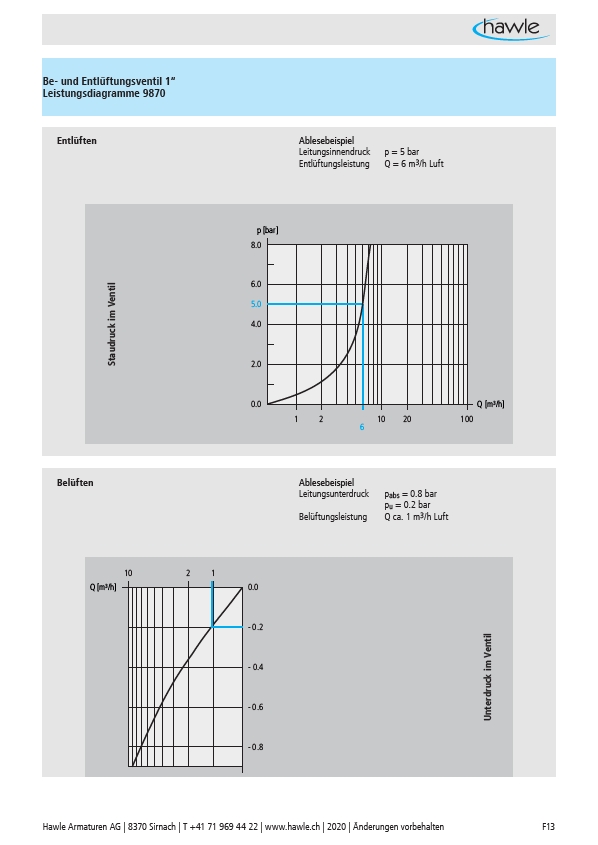

Be- und Entlüftungsventil 1“
Leistungsdiagramme 9870
Staudruck im Ventil
Belüften Ablesebeispiel
Q m3/h
10 2 1
0.0
- 0.2
- 0.4
- 0.6
- 0.8
pe bar
Leitungsunterdruck pabs = 0.8 bar
pu = 0.2 bar
Belüftungsleistung Q ca. 1 m3/h Luft
Unterdruck im Ventil
2020 | Änderungen vo Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 rbehalten F13
