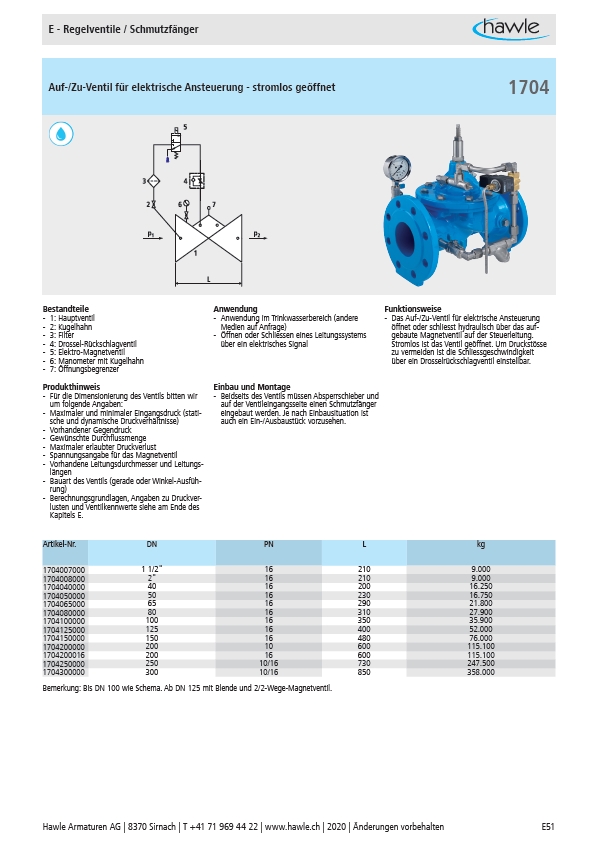

E - Regelventile / Schmutzfänger
Auf-/Zu-Ventil für elektrische Ansteuerung - stromlos geöffnet
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn
Medien auf Anfrage)
- 3: Filter
- Öffnen oder Schliessen eines Leitungssystems
- 4: Drossel-Rückschlagventil
über ein elektrisches Signal
- 5: Elektro-Magnetventil
- 6: Manometer mit Kugelhahn
- 7: Öffnungsbegrenzer
1704
- Das Auf-/Zu-Ventil für elektrische Ansteuerung
öffnet oder schliesst hydraulisch über das aufgebaute
Magnetventil auf der Steuerleitung.
Stromlos ist das Ventil geöffnet. Um Druckstösse
zu vermeiden ist die Schliessgeschwindigkeit
über ein Drosselrückschlagventil einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck
- Gewünschte Durchflussmenge
- Maximaler erlaubter Druckverlust
- Spannungsangabe für das Magnetventil
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite einen Schmutzfänger
eingebaut werden. Je nach Einbausituation ist
auch ein Ein-/Ausbaustück vorzusehen.
Artikel-Nr. DN PN L kg
1704007000 1 1/2" 16 210 9.000
1704008000 2" 16 210 9.000
1704040000 40 16 200 16.250
1704050000 50 16 230 16.750
1704065000 65 16 290 21.800
1704080000 80 16 310 27.900
1704100000 100 16 350 35.900
1704125000 125 16 400 52.000
1704150000 150 16 480 76.000
1704200000 200 10 600 115.100
1704200016 200 16 600 115.100
1704250000 250 10/16 730 247.500
1704300000 300 10/16 850 358.000
Bemerkung: Bis DN 100 wie Schema. Ab DN 125 mit Blende und 2/2-Wege-Magnetventil.
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E51
