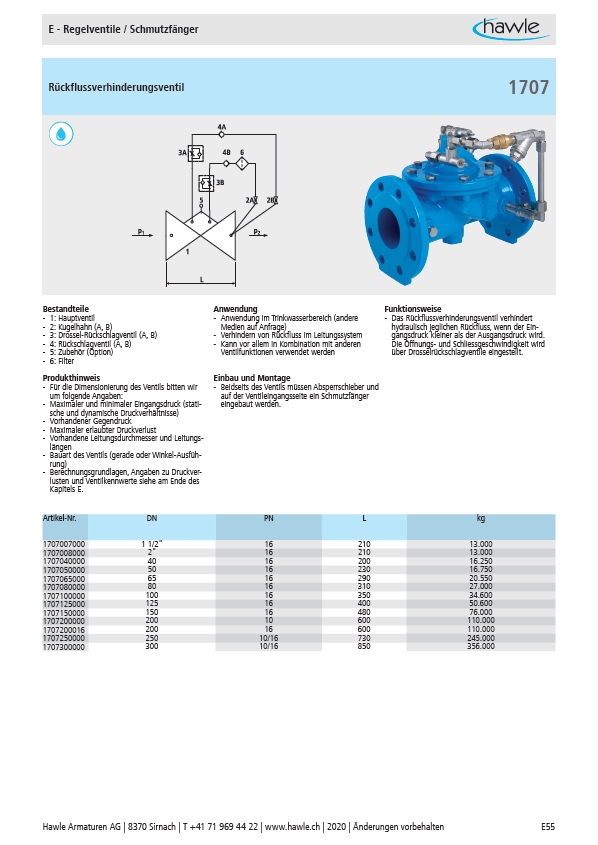

E - Regelventile / Schmutzfänger
Rückflussverhinderungsventil
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn (A, B)
Medien auf Anfrage)
- 3: Drossel-Rückschlagventil (A, B)
- Verhindern von Rückfluss im Leitungssystem
- 4: Rückschlagventil (A, B)
- Kann vor allem in Kombination mit anderen
- 5: Zubehör (Option)
Ventilfunktionen verwendet werden
- 6: Filter
1707
- Das Rückflussverhinderungsventil verhindert
hydraulisch jeglichen Rückfluss, wenn der Eingangsdruck
kleiner als der Ausgangsdruck wird.
Die Öffnungs- und Schliessgeschwindigkeit wird
über Drosselrückschlagventile eingestellt.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck
- Maximaler erlaubter Druckverlust
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden.
Artikel-Nr. DN PN L kg
1707007000 1 1/2" 16 210 13.000
1707008000 2" 16 210 13.000
1707040000 40 16 200 16.250
1707050000 50 16 230 16.750
1707065000 65 16 290 20.550
1707080000 80 16 310 27.000
1707100000 100 16 350 34.600
1707125000 125 16 400 50.600
1707150000 150 16 480 76.000
1707200000 200 10 600 110.000
1707200016 200 16 600 110.000
1707250000 250 10/16 730 245.000
1707300000 300 10/16 850 356.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E55
