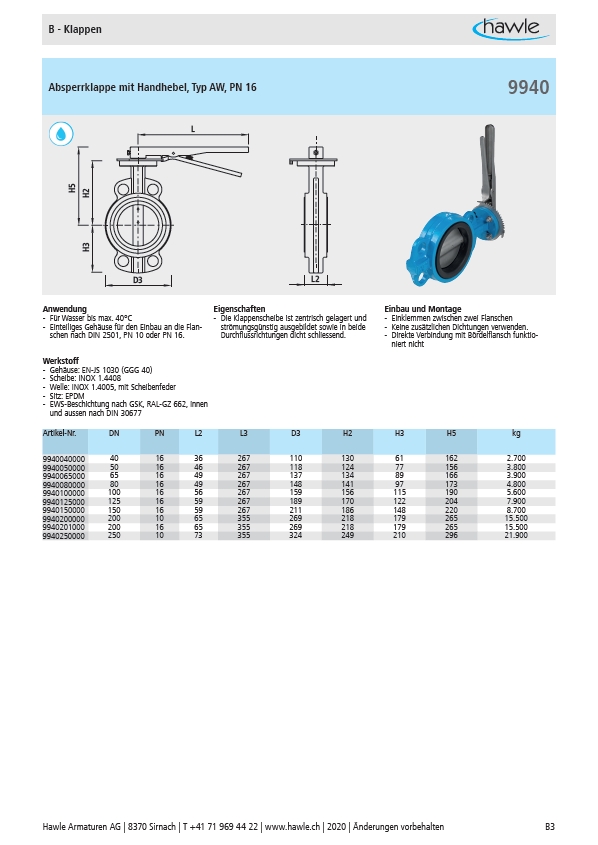

Absperrklappe mit Handhebel, Typ AW, PN 16
L
H3 H2
H5
D3 L2
Anwendung Eigenschaften Einbau und Montage
- Für Wasser bis max. 40°C
- Einteiliges Gehäuse für den Einbau an die Flanschen
nach DIN 2501, PN 10 oder PN 16.
- Die Klappenscheibe ist zentrisch gelagert und
strömungsgünstig ausgebildet sowie in beide
Durchflussrichtungen dicht schliessend.
9940
- Einklemmen zwischen zwei Flanschen
- Keine zusätzlichen Dichtungen verwenden.
- Direkte Verbindung mit Bördelflansch funktioniert
nicht
Werkstoff
- Gehäuse: EN-JS 1030 (GGG 40)
- Scheibe: INOX 1.4408
- Welle: INOX 1.4005, mit Scheibenfeder
- Sitz: EPDM
- EWS-Beschichtung nach GSK, RAL-GZ 662, innen
und aussen nach DIN 30677
Artikel-Nr. DN PN L2 L3 D3 H2 H3 H5 kg
9940040000 40 16 36 267 110 130 61 162 2.700
9940050000 50 16 46 267 118 124 77 156 3.800
9940065000 65 16 49 267 137 134 89 166 3.900
9940080000 80 16 49 267 148 141 97 173 4.800
9940100000 100 16 56 267 159 156 115 190 5.600
9940125000 125 16 59 267 189 170 122 204 7.900
9940150000 150 16 59 267 211 186 148 220 8.700
9940200000 200 10 65 355 269 218 179 265 15.500
9940201000 200 16 65 355 269 218 179 265 15.500
9940250000 250 10 73 355 324 249 210 296 21.900
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B3
