1/2 DN
DN H = DN

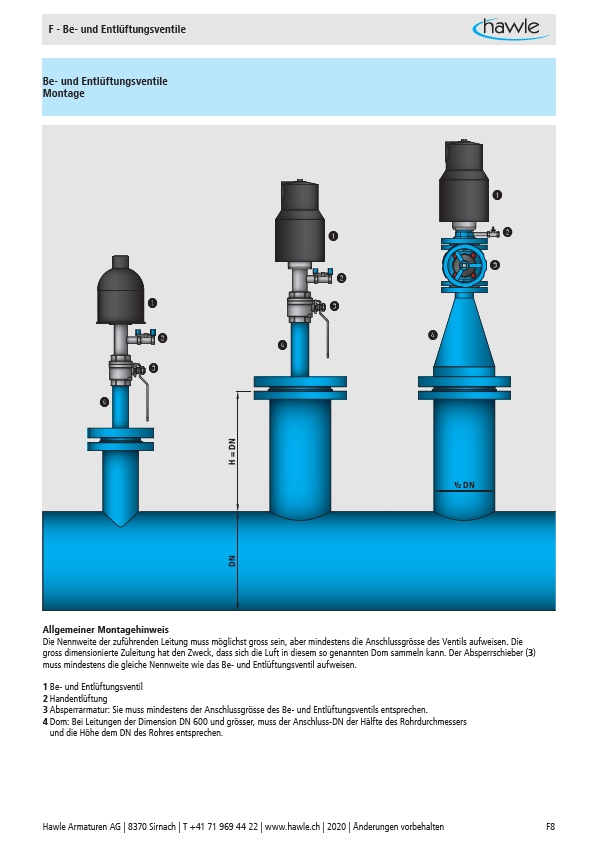

F - Be- und Entlüftungsventile
Be- und Entlüftungsventile
Montage
1
2
4
3
1
1
2
3
4
2
3
4
Allgemeiner Montagehinweis
Die Nennweite der zuführenden Leitung muss möglichst gross sein, aber mindestens die Anschlussgrösse des Ventils aufweisen. Die
gross dimensionierte Zuleitung hat den Zweck, dass sich die Luft in diesem so genannten Dom sammeln kann. Der Absperrschieber (3)
muss mindestens die gleiche Nennweite wie das Be- und Entlüftungsventil aufweisen.
1 Be- und Entlüftungsventil
2 Handentlüftung
3 Absperrarmatur: Sie muss mindestens der Anschlussgrösse des Be- und Entlüftungsventils entsprechen.
4 Dom: Bei Leitungen der Dimension DN 600 und grösser, muss der Anschluss-DN der Hälfte des Rohrdurchmessers
und die Höhe dem DN des Rohres entsprechen.
