B - Klappen

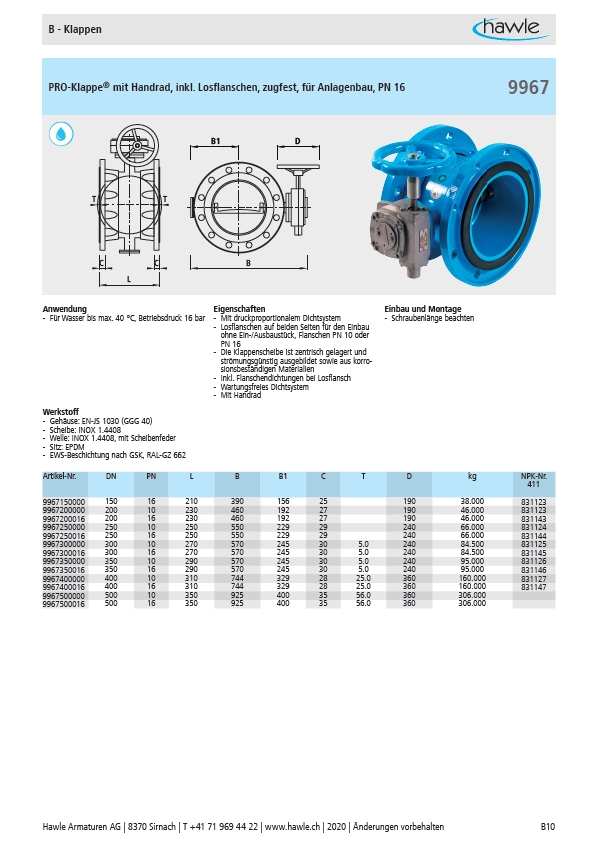

PRO-Klappe® mit Handrad, inkl. Losflanschen, zugfest, für Anlagenbau, PN 16
D
B1
T
C C B
L
T
Anwendung Eigenschaften Einbau und Montage
- Für Wasser bis max. 40 °C, Betriebsdruck 16 bar - Mit druckproportionalem Dichtsystem
- Losflanschen auf beiden Seiten für den Einbau
ohne Ein-/Ausbaustück, Flanschen PN 10 oder
PN 16
- Die Klappenscheibe ist zentrisch gelagert und
strömungsgünstig ausgebildet sowie aus korrosionsbeständigen
Materialien
- Inkl. Flanschendichtungen bei Losflansch
- Wartungsfreies Dichtsystem
- Mit Handrad
- Schraubenlänge beachten
Werkstoff
- Gehäuse: EN-JS 1030 (GGG 40)
- Scheibe: INOX 1.4408
- Welle: INOX 1.4408, mit Scheibenfeder
- Sitz: EPDM
- EWS-Beschichtung nach GSK, RAL-GZ 662
9967
Artikel-Nr. DN PN L B B1 C T D kg NPK-Nr.
411
9967150000 150 16 210 390 156 25 190 38.000 831123
9967200000 200 10 230 460 192 27 190 46.000 831123
9967200016 200 16 230 460 192 27 190 46.000 831143
9967250000 250 10 250 550 229 29 240 66.000 831124
9967250016 250 16 250 550 229 29 240 66.000 831144
9967300000 300 10 270 570 245 30 5.0 240 84.500 831125
9967300016 300 16 270 570 245 30 5.0 240 84.500 831145
9967350000 350 10 290 570 245 30 5.0 240 95.000 831126
9967350016 350 16 290 570 245 30 5.0 240 95.000 831146
9967400000 400 10 310 744 329 28 25.0 360 160.000 831127
9967400016 400 16 310 744 329 28 25.0 360 160.000 831147
9967500000 500 10 350 925 400 35 56.0 360 306.000
9967500016 500 16 350 925 400 35 56.0 360 306.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B10
