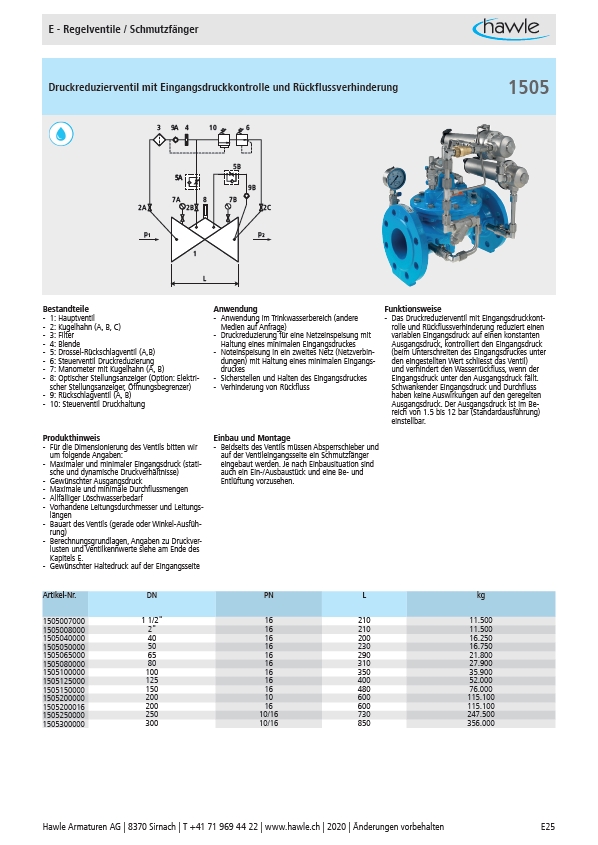

E - Regelventile / Schmutzfänger
Druckreduzierventil mit Eingangsdruckkontrolle und Rückflussverhinderung
9A
3 4 10 6
5A
5B
7A 7B
9B
2A 2B 2C
p1 p2
1
8
L
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil (A,B)
- 6: Steuerventil Druckreduzierung
- 7: Manometer mit Kugelhahn (A, B)
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Rückschlagventil (A, B)
- 10: Steuerventil Druckhaltung
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Druckreduzierung für eine Netzeinspeisung mit
Haltung eines minimalen Eingangsdruckes
- Noteinspeisung in ein zweites Netz (Netzverbindungen)
mit Haltung eines minimalen Eingangsdruckes
- Sicherstellen und Halten des Eingangsdruckes
- Verhinderung von Rückfluss
1505
- Das Druckreduzierventil mit Eingangsdruckkontrolle
und Rückflussverhinderung reduziert einen
variablen Eingangsdruck auf einen konstanten
Ausgangsdruck, kontrolliert den Eingangsdruck
(beim Unterschreiten des Eingangsdruckes unter
den eingestellten Wert schliesst das Ventil)
und verhindert den Wasserrückfluss, wenn der
Eingangsdruck unter den Ausgangsdruck fällt.
Schwankender Eingangsdruck und Durchfluss
haben keine Auswirkungen auf den geregelten
Ausgangsdruck. Der Ausgangsdruck ist im Bereich
von 1.5 bis 12 bar (Standardausführung)
einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Ausgangsdruck
- Maximale und minimale Durchflussmengen
- Allfälliger Löschwasserbedarf
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Gewünschter Haltedruck auf der Eingangsseite
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg
1505007000 1 1/2" 16 210 11.500
1505008000 2" 16 210 11.500
1505040000 40 16 200 16.250
1505050000 50 16 230 16.750
1505065000 65 16 290 21.800
1505080000 80 16 310 27.900
1505100000 100 16 350 35.900
1505125000 125 16 400 52.000
1505150000 150 16 480 76.000
1505200000 200 10 600 115.100
1505200016 200 16 600 115.100
1505250000 250 10/16 730 247.500
1505300000 300 10/16 850 356.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E25
