B - Klappen

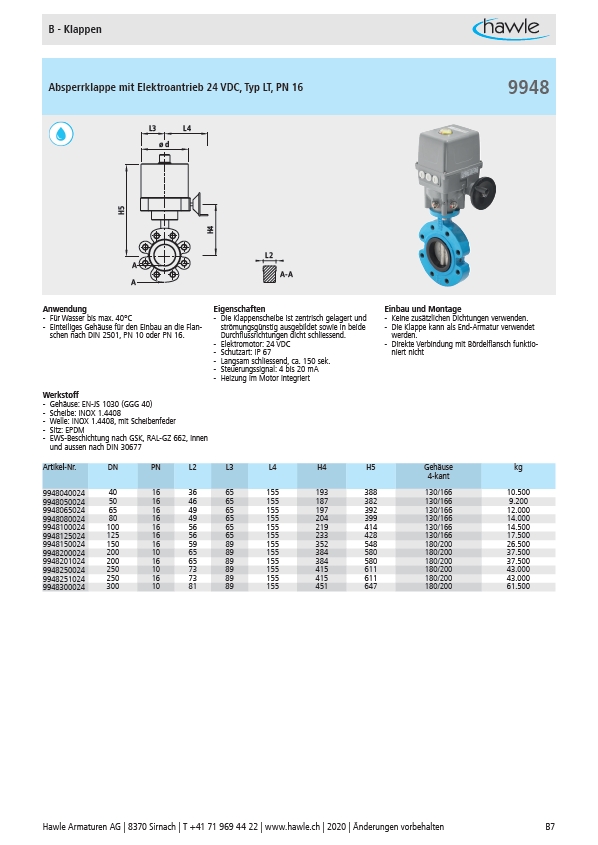

Absperrklappe mit Elektroantrieb 24 VDC, Typ LT, PN 16
A
A
A-A
H5
L3
L2
ø d
L4
H4
Anwendung Eigenschaften Einbau und Montage
- Für Wasser bis max. 40°C
- Einteiliges Gehäuse für den Einbau an die Flanschen
nach DIN 2501, PN 10 oder PN 16.
- Die Klappenscheibe ist zentrisch gelagert und
strömungsgünstig ausgebildet sowie in beide
Durchflussrichtungen dicht schliessend.
- Elektromotor: 24 VDC
- Schutzart: IP 67
- Langsam schliessend, ca. 150 sek.
- Steuerungssignal: 4 bis 20 mA
- Heizung im Motor integriert
9948
- Keine zusätzlichen Dichtungen verwenden.
- Die Klappe kann als End-Armatur verwendet
werden.
- Direkte Verbindung mit Bördelflansch funktioniert
nicht
Werkstoff
- Gehäuse: EN-JS 1030 (GGG 40)
- Scheibe: INOX 1.4408
- Welle: INOX 1.4408, mit Scheibenfeder
- Sitz: EPDM
- EWS-Beschichtung nach GSK, RAL-GZ 662, innen
und aussen nach DIN 30677
Artikel-Nr. DN PN L2 L3 L4 H4 H5 Gehäuse
4-kant
kg
9948040024 40 16 36 65 155 193 388 130/166 10.500
9948050024 50 16 46 65 155 187 382 130/166 9.200
9948065024 65 16 49 65 155 197 392 130/166 12.000
9948080024 80 16 49 65 155 204 399 130/166 14.000
9948100024 100 16 56 65 155 219 414 130/166 14.500
9948125024 125 16 56 65 155 233 428 130/166 17.500
9948150024 150 16 59 89 155 352 548 180/200 26.500
9948200024 200 10 65 89 155 384 580 180/200 37.500
9948201024 200 16 65 89 155 384 580 180/200 37.500
9948250024 250 10 73 89 155 415 611 180/200 43.000
9948251024 250 16 73 89 155 415 611 180/200 43.000
9948300024 300 10 81 89 155 451 647 180/200 61.500
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten B7
