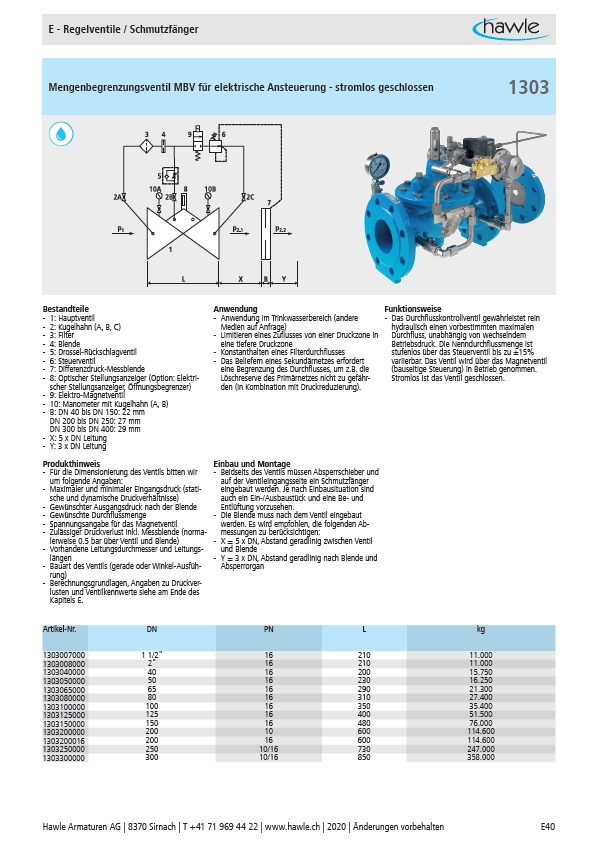

E - Regelventile / Schmutzfänger
Mengenbegrenzungsventil MBV für elektrische Ansteuerung - stromlos geschlossen
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil
- 6: Steuerventil
- 7: Differenzdruck-Messblende
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Elektro-Magnetventil
- 10: Manometer mit Kugelhahn (A, B)
- B: DN 40 bis DN 150: 22 mm
DN 200 bis DN 250: 27 mm
DN 300 bis DN 400: 29 mm
- X: 5 x DN Leitung
- Y: 3 x DN Leitung
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Limitieren eines Zuflusses von einer Druckzone in
eine tiefere Druckzone
- Konstanthalten eines Filterdurchflusses
- Das Beliefern eines Sekundärnetzes erfordert
eine Begrenzung des Durchflusses, um z.B. die
Löschreserve des Primärnetzes nicht zu gefährden
(in Kombination mit Druckreduzierung).
1303
- Das Durchflusskontrollventil gewährleistet rein
hydraulisch einen vorbestimmten maximalen
Durchfluss, unabhängig von wechselndem
Betriebsdruck. Die Nenndurchflussmenge ist
stufenlos über das Steuerventil bis zu ±15%
variierbar. Das Ventil wird über das Magnetventil
(bauseitige Steuerung) in Betrieb genommen.
Stromlos ist das Ventil geschlossen.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Gewünschter Ausgangsdruck nach der Blende
- Gewünschte Durchflussmenge
- Spannungsangabe für das Magnetventil
- Zulässiger Druckverlust inkl. Messblende (normalerweise
0.5 bar über Ventil und Blende)
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
- Die Blende muss nach dem Ventil eingebaut
werden. Es wird empfohlen, die folgenden Abmessungen
zu berücksichtigen:
- X = 5 x DN, Abstand geradlinig zwischen Ventil
und Blende
- Y = 3 x DN, Abstand geradlinig nach Blende und
Absperrorgan
Artikel-Nr. DN PN L kg
1303007000 1 1/2" 16 210 11.000
1303008000 2" 16 210 11.000
1303040000 40 16 200 15.750
1303050000 50 16 230 16.250
1303065000 65 16 290 21.300
1303080000 80 16 310 27.400
1303100000 100 16 350 35.400
1303125000 125 16 400 51.500
1303150000 150 16 480 76.000
1303200000 200 10 600 114.600
1303200016 200 16 600 114.600
1303250000 250 10/16 730 247.000
1303300000 300 10/16 850 358.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E40
