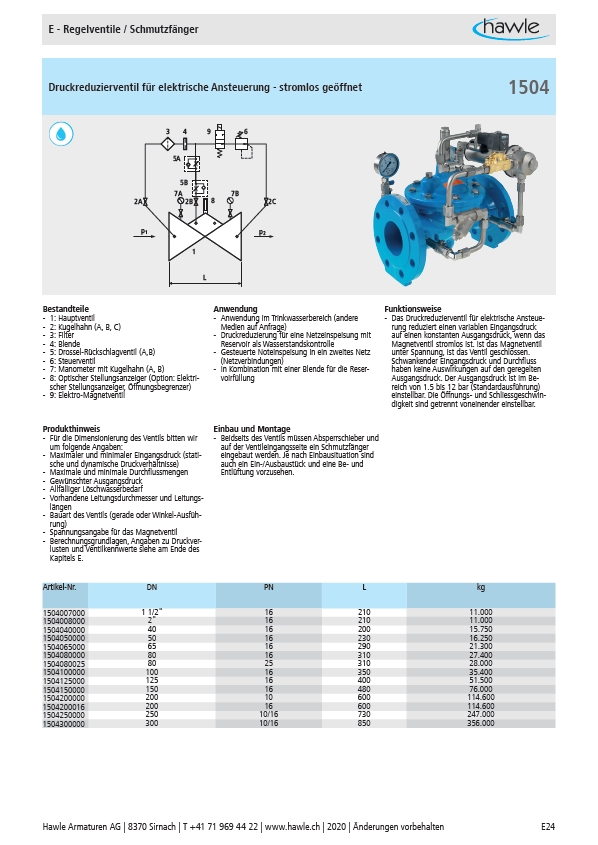

E - Regelventile / Schmutzfänger
Druckreduzierventil für elektrische Ansteuerung - stromlos geöffnet
3 4 9 6
5A
5B
7A 7B
8
2A 2B 2C
p1 p2
1
L
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- 2: Kugelhahn (A, B, C)
- 3: Filter
- 4: Blende
- 5: Drossel-Rückschlagventil (A,B)
- 6: Steuerventil
- 7: Manometer mit Kugelhahn (A, B)
- 8: Optischer Stellungsanzeiger (Option: Elektrischer
Stellungsanzeiger, Öffnungsbegrenzer)
- 9: Elektro-Magnetventil
- Anwendung im Trinkwasserbereich (andere
Medien auf Anfrage)
- Druckreduzierung für eine Netzeinspeisung mit
Reservoir als Wasserstandskontrolle
- Gesteuerte Noteinspeisung in ein zweites Netz
(Netzverbindungen)
- In Kombination mit einer Blende für die Reservoirfüllung
1504
- Das Druckreduzierventil für elektrische Ansteuerung
reduziert einen variablen Eingangsdruck
auf einen konstanten Ausgangsdruck, wenn das
Magnetventil stromlos ist. Ist das Magnetventil
unter Spannung, ist das Ventil geschlossen.
Schwankender Eingangsdruck und Durchfluss
haben keine Auswirkungen auf den geregelten
Ausgangsdruck. Der Ausgangsdruck ist im Bereich
von 1.5 bis 12 bar (Standardausführung)
einstellbar. Die Öffnungs- und Schliessgeschwindigkeit
sind getrennt voneinender einstellbar.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Maximale und minimale Durchflussmengen
- Gewünschter Ausgangsdruck
- Allfälliger Löschwasserbedarf
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Spannungsangabe für das Magnetventil
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite ein Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-/Ausbaustück und eine Be- und
Entlüftung vorzusehen.
Artikel-Nr. DN PN L kg
1504007000 1 1/2" 16 210 11.000
1504008000 2" 16 210 11.000
1504040000 40 16 200 15.750
1504050000 50 16 230 16.250
1504065000 65 16 290 21.300
1504080000 80 16 310 27.400
1504080025 80 25 310 28.000
1504100000 100 16 350 35.400
1504125000 125 16 400 51.500
1504150000 150 16 480 76.000
1504200000 200 10 600 114.600
1504200016 200 16 600 114.600
1504250000 250 10/16 730 247.000
1504300000 300 10/16 850 356.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E24
