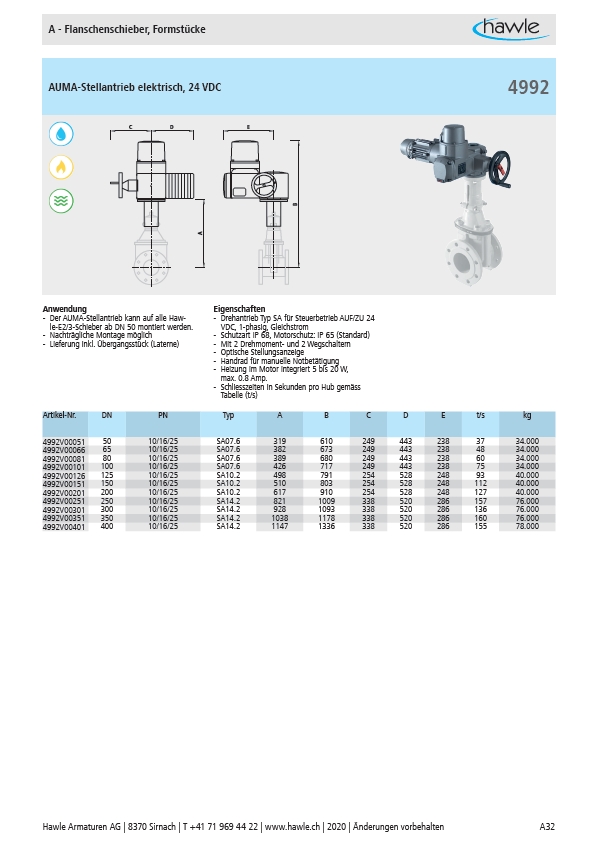

A - Flanschenschieber, Formstücke
AUMA-Stellantrieb elektrisch, 24 VDC
C D E
A
Anwendung Eigenschaften
- Der AUMA-Stellantrieb kann auf alle Hawle
E2/3-Schieber ab DN 50 montiert werden.
- Nachträgliche Montage möglich
- Lieferung inkl. Übergangsstück (Laterne)
B
- Drehantrieb Typ SA für Steuerbetrieb AUF/ZU 24
VDC, 1-phasig, Gleichstrom
- Schutzart IP 68, Motorschutz: IP 65 (Standard)
- Mit 2 Drehmoment- und 2 Wegschaltern
- Optische Stellungsanzeige
- Handrad für manuelle Notbetätigung
- Heizung im Motor integriert 5 bis 20 W,
max. 0.8 Amp.
- Schliesszeiten in Sekunden pro Hub gemäss
Tabelle (t/s)
4992
Artikel-Nr. DN PN Typ A B C D E t/s kg
4992V00051 50 10/16/25 SA07.6 319 610 249 443 238 37 34.000
4992V00066 65 10/16/25 SA07.6 382 673 249 443 238 48 34.000
4992V00081 80 10/16/25 SA07.6 389 680 249 443 238 60 34.000
4992V00101 100 10/16/25 SA07.6 426 717 249 443 238 75 34.000
4992V00126 125 10/16/25 SA10.2 498 791 254 528 248 93 40.000
4992V00151 150 10/16/25 SA10.2 510 803 254 528 248 112 40.000
4992V00201 200 10/16/25 SA10.2 617 910 254 528 248 127 40.000
4992V00251 250 10/16/25 SA14.2 821 1009 338 520 286 157 76.000
4992V00301 300 10/16/25 SA14.2 928 1093 338 520 286 136 76.000
4992V00351 350 10/16/25 SA14.2 1038 1178 338 520 286 160 76.000
4992V00401 400 10/16/25 SA14.2 1147 1336 338 520 286 155 78.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A32
