C - Flanschverbindungen, Dichtungen

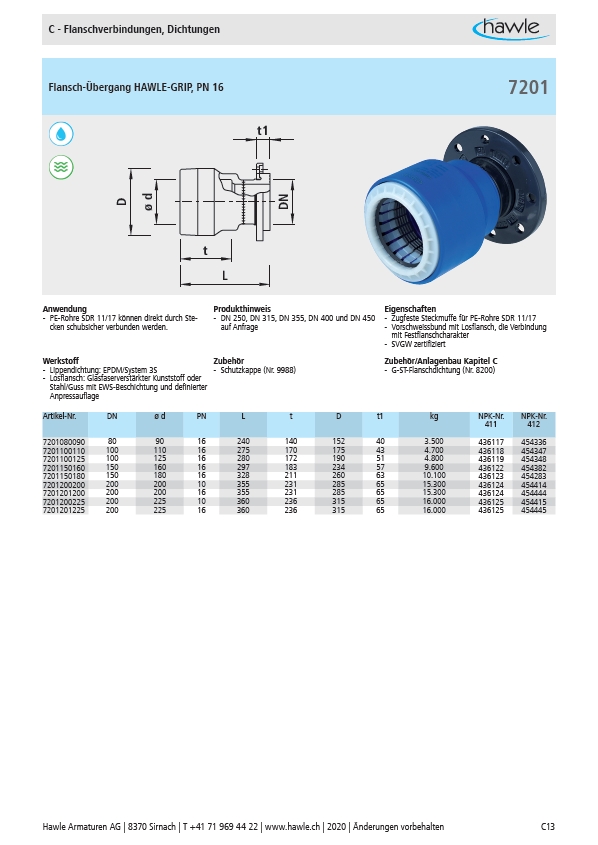

Flansch-Übergang HAWLE-GRIP, PN 16
t
ø d
D
L
DN
t1
Anwendung Produkthinweis Eigenschaften
- PE-Rohre SDR 11/17 können direkt durch Stecken
schubsicher verbunden werden.
- DN 250, DN 315, DN 355, DN 400 und DN 450
auf Anfrage
7201
- Zugfeste Steckmuffe für PE-Rohre SDR 11/17
- Vorschweissbund mit Losflansch, die Verbindung
mit Festflanschcharakter
- SVGW zertifiziert
Werkstoff Zubehör Zubehör/Anlagenbau Kapitel C
- Lippendichtung: EPDM/System 3S
- Schutzkappe (Nr. 9988) - G-ST-Flanschdichtung (Nr. 8200)
- Losflansch: Glasfaserverstärkter Kunststoff oder
Stahl/Guss mit EWS-Beschichtung und definierter
Anpressauflage
Artikel-Nr. DN ø d PN L t D t1 kg NPK-Nr.
411
NPK-Nr.
412
7201080090 80 90 16 240 140 152 40 3.500 436117 454336
7201100110 100 110 16 275 170 175 43 4.700 436118 454347
7201100125 100 125 16 280 172 190 51 4.800 436119 454348
7201150160 150 160 16 297 183 234 57 9.600 436122 454382
7201150180 150 180 16 328 211 260 63 10.100 436123 454283
7201200200 200 200 10 355 231 285 65 15.300 436124 454414
7201201200 200 200 16 355 231 285 65 15.300 436124 454444
7201200225 200 225 10 360 236 315 65 16.000 436125 454415
7201201225 200 225 16 360 236 315 65 16.000 436125 454445
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C13
