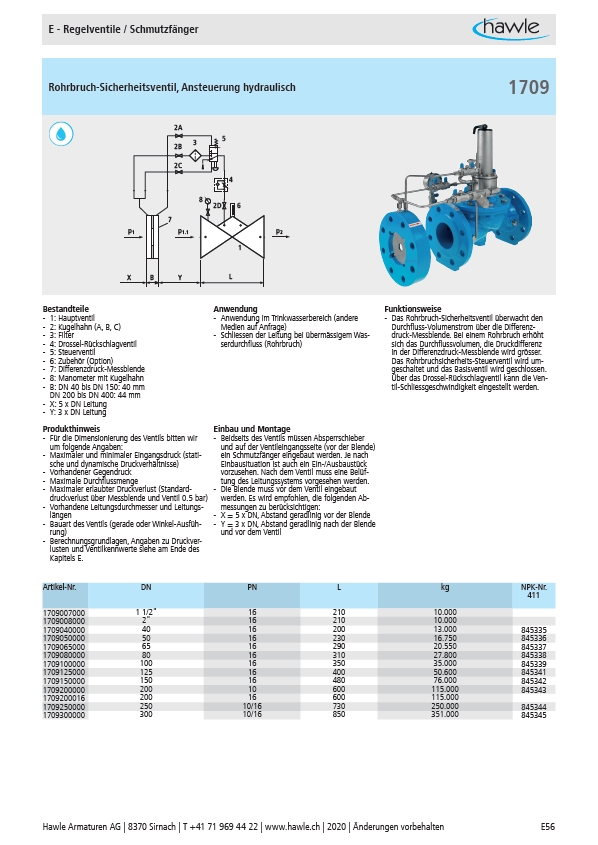

E - Regelventile / Schmutzfänger
Rohrbruch-Sicherheitsventil, Ansteuerung hydraulisch
p1
2D
2A
2B
6
p1.1 p2
1
3
4
5
7
8
2C
X B Y L
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn (A, B, C)
Medien auf Anfrage)
- 3: Filter
- Schliessen der Leitung bei übermässigem Wasserdurchfluss
- 4: Drossel-Rückschlagventil
(Rohrbruch)
- 5: Steuerventil
- 6: Zubehör (Option)
- 7: Differenzdruck-Messblende
- 8: Manometer mit Kugelhahn
- B: DN 40 bis DN 150: 40 mm
DN 200 bis DN 400: 44 mm
- X: 5 x DN Leitung
- Y: 3 x DN Leitung
1709
- Das Rohrbruch-Sicherheitsventil überwacht den
Durchfluss-Volumenstrom über die Differenzdruck
Messblende. Bei einem Rohrbruch erhöht
sich das Durchflussvolumen, die Druckdifferenz
in der Differenzdruck-Messblende wird grösser.
Das Rohrbruchsicherheits-Steuerventil wird umgeschaltet
und das Basisventil wird geschlossen.
Über das Drossel-Rückschlagventil kann die Ventil
Schliessgeschwindigkeit eingestellt werden.
Produkthinweis Einbau und Montage
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck
- Maximale Durchflussmenge
- Maximaler erlaubter Druckverlust (Standarddruckverlust
über Messblende und Ventil 0.5 bar)
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber
und auf der Ventileingangsseite (vor der Blende)
ein Schmutzfänger eingebaut werden. Je nach
Einbausituation ist auch ein Ein-/Ausbaustück
vorzusehen. Nach dem Ventil muss eine Belüftung
des Leitungssystems vorgesehen werden.
- Die Blende muss vor dem Ventil eingebaut
werden. Es wird empfohlen, die folgenden Abmessungen
zu berücksichtigen:
- X = 5 x DN, Abstand geradlinig vor der Blende
- Y = 3 x DN, Abstand geradlinig nach der Blende
und vor dem Ventil
Artikel-Nr. DN PN L kg NPK-Nr.
411
1709007000 1 1/2" 16 210 10.000
1709008000 2" 16 210 10.000
1709040000 40 16 200 13.000 845335
1709050000 50 16 230 16.750 845336
1709065000 65 16 290 20.550 845337
1709080000 80 16 310 27.800 845338
1709100000 100 16 350 35.000 845339
1709125000 125 16 400 50.600 845341
1709150000 150 16 480 76.000 845342
1709200000 200 10 600 115.000 845343
1709200016 200 16 600 115.000
1709250000 250 10/16 730 250.000 845344
1709300000 300 10/16 850 351.000 845345
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E56
