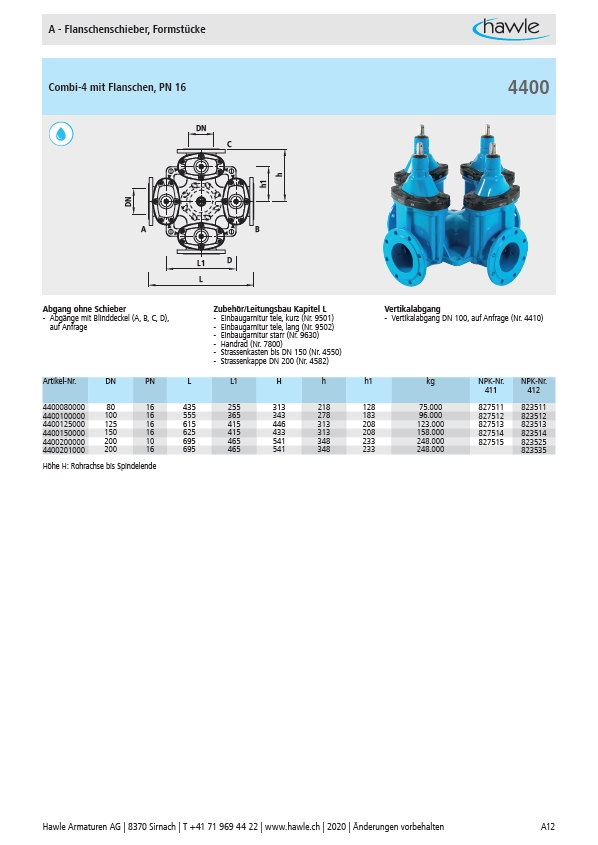

A - Flanschenschieber, Formstücke
Combi-4 mit Flanschen, PN 16
DN
h1
h
C
A B
L1
L
D
DN
Abgang ohne Schieber Zubehör/Leitungsbau Kapitel L Vertikalabgang
- Abgänge mit Blinddeckel (A, B, C, D),
auf Anfrage
- Einbaugarnitur tele, kurz (Nr. 9501)
- Einbaugarnitur tele, lang (Nr. 9502)
- Einbaugarnitur starr (Nr. 9630)
- Handrad (Nr. 7800)
- Strassenkasten bis DN 150 (Nr. 4550)
- Strassenkappe DN 200 (Nr. 4582)
4400
- Vertikalabgang DN 100, auf Anfrage (Nr. 4410)
Artikel-Nr. DN PN L L1 H h h1 kg NPK-Nr.
411
NPK-Nr.
412
4400080000 80 16 435 255 313 218 128 75.000 827511 823511
4400100000 100 16 555 365 343 278 183 96.000 827512 823512
4400125000 125 16 615 415 446 313 208 123.000 827513 823513
4400150000 150 16 625 415 433 313 208 158.000 827514 823514
4400200000 200 10 695 465 541 348 233 248.000 827515 823525
4400201000 200 16 695 465 541 348 233 248.000 823535
Höhe H: Rohrachse bis Spindelende
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten A12
