E - Regelventile / Schmutzfänger

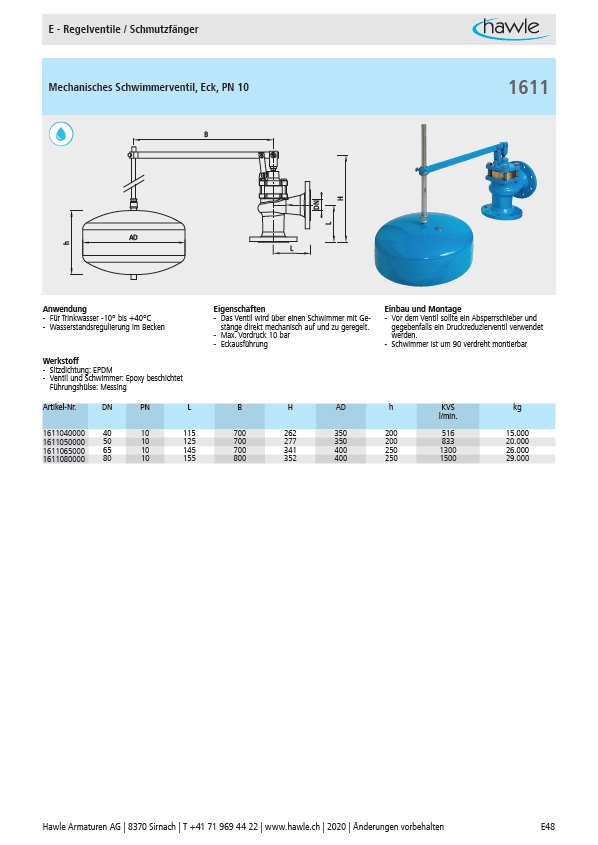

Mechanisches Schwimmerventil, Eck, PN 10
B
H
DN
L
L
h
AD
Anwendung Eigenschaften Einbau und Montage
- Für Trinkwasser -10° bis +40°C
- Das Ventil wird über einen Schwimmer mit Gestänge
- Wasserstandsregulierung im Becken
direkt mechanisch auf und zu geregelt.
- Max. Vordruck 10 bar
- Eckausführung
1611
- Vor dem Ventil sollte ein Absperrschieber und
gegebenfalls ein Druckreduzierventil verwendet
werden.
- Schwimmer ist um 90 verdreht montierbar
Werkstoff
- Sitzdichtung: EPDM
- Ventil und Schwimmer: Epoxy beschichtet
Führungshülse: Messing
Artikel-Nr. DN PN L B H AD h KVS
l/min.
kg
1611040000 40 10 115 700 262 350 200 516 15.000
1611050000 50 10 125 700 277 350 200 833 20.000
1611065000 65 10 145 700 341 400 250 1300 26.000
1611080000 80 10 155 800 352 400 250 1500 29.000
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten E48
