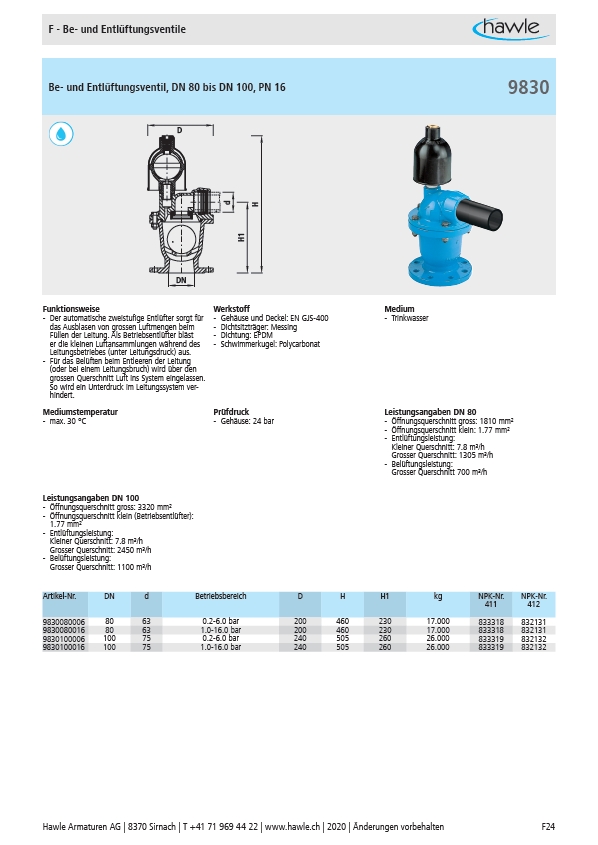

F - Be- und Entlüftungsventile
Be- und Entlüftungsventil, DN 80 bis DN 100, PN 16
D
d
H1
H
DN
Funktionsweise Werkstoff Medium
- Der automatische zweistufige Entlüfter sorgt für
- Gehäuse und Deckel: EN GJS-400
das Ausblasen von grossen Luftmengen beim
- Dichtsitzträger: Messing
Füllen der Leitung. Als Betriebsentlüfter bläst
- Dichtung: EPDM
er die kleinen Luftansammlungen während des
- Schwimmerkugel: Polycarbonat
Leitungsbetriebes (unter Leitungsdruck) aus.
- Für das Belüften beim Entleeren der Leitung
(oder bei einem Leitungsbruch) wird über den
grossen Querschnitt Luft ins System eingelassen.
So wird ein Unterdruck im Leitungssystem verhindert.
- Trinkwasser
9830
Mediumstemperatur Prüfdruck Leistungsangaben DN 80
- max. 30 °C - Gehäuse: 24 bar - Öffnungsquerschnitt gross: 1810 mm²
- Öffnungsquerschnitt klein: 1.77 mm²
- Entlüftungsleistung:
Kleiner Querschnitt: 7.8 m³/h
Grosser Querschnitt: 1305 m³/h
- Belüftungsleistung:
Grosser Querschnitt 700 m³/h
Leistungsangaben DN 100
- Öffnungsquerschnitt gross: 3320 mm²
- Öffnungsquerschnitt klein (Betriebsentlüfter):
1.77 mm²
- Entlüftungsleistung:
Kleiner Querschnitt: 7.8 m³/h
Grosser Querschnitt: 2450 m³/h
- Belüftungsleistung:
Grosser Querschnitt: 1100 m³/h
Artikel-Nr. DN d Betriebsbereich D H H1 kg NPK-Nr.
411
NPK-Nr.
412
9830080006 80 63 0.2-6.0 bar 200 460 230 17.000 833318 832131
9830080016 80 63 1.0-16.0 bar 200 460 230 17.000 833318 832131
9830100006 100 75 0.2-6.0 bar 240 505 260 26.000 833319 832132
9830100016 100 75 1.0-16.0 bar 240 505 260 26.000 833319 832132
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten F24
