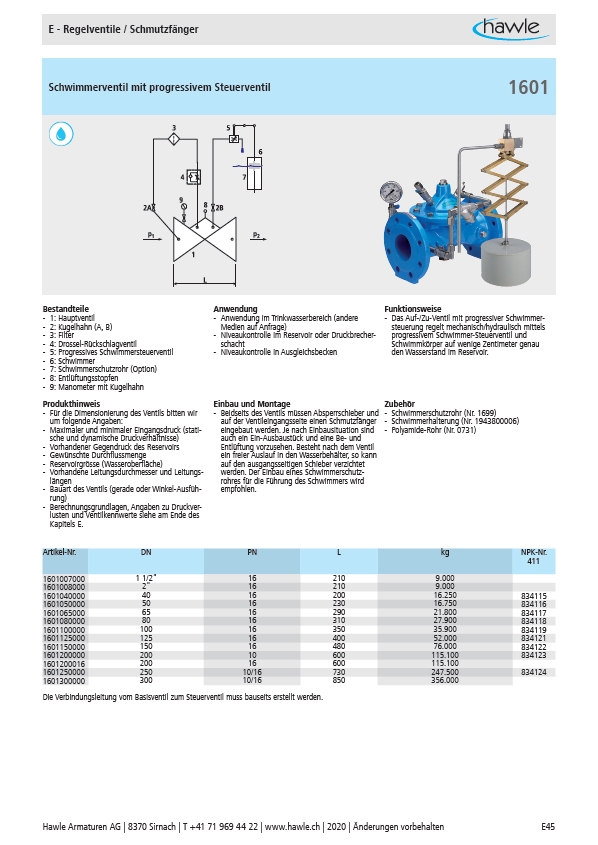

E - Regelventile / Schmutzfänger
Schwimmerventil mit progressivem Steuerventil
Bestandteile Anwendung Funktionsweise
- 1: Hauptventil
- Anwendung im Trinkwasserbereich (andere
- 2: Kugelhahn (A, B)
Medien auf Anfrage)
- 3: Filter
- Niveaukontrolle im Reservoir oder Druckbrecherschacht
- 4: Drossel-Rückschlagventil
- 5: Progressives Schwimmersteuerventil
- Niveaukontrolle in Ausgleichsbecken
- 6: Schwimmer
- 7: Schwimmerschutzrohr (Option)
- 8: Entlüftungsstopfen
- 9: Manometer mit Kugelhahn
1601
- Das Auf-/Zu-Ventil mit progressiver Schwimmersteuerung
regelt mechanisch/hydraulisch mittels
progressivem Schwimmer-Steuerventil und
Schwimmkörper auf wenige Zentimeter genau
den Wasserstand im Reservoir.
Produkthinweis Einbau und Montage Zubehör
- Für die Dimensionierung des Ventils bitten wir
um folgende Angaben:
- Maximaler und minimaler Eingangsdruck (statische
und dynamische Druckverhältnisse)
- Vorhandener Gegendruck des Reservoirs
- Gewünschte Durchflussmenge
- Reservoirgrösse (Wasseroberfläche)
- Vorhandene Leitungsdurchmesser und Leitungslängen
- Bauart des Ventils (gerade oder Winkel-Ausführung)
- Berechnungsgrundlagen, Angaben zu Druckverlusten
und Ventilkennwerte siehe am Ende des
Kapitels E.
- Beidseits des Ventils müssen Absperrschieber und
auf der Ventileingangsseite einen Schmutzfänger
eingebaut werden. Je nach Einbausituation sind
auch ein Ein-Ausbaustück und eine Be- und
Entlüftung vorzusehen. Besteht nach dem Ventil
ein freier Auslauf in den Wasserbehälter, so kann
auf den ausgangsseitigen Schieber verzichtet
werden. Der Einbau eines Schwimmerschutzrohres
für die Führung des Schwimmers wird
empfohlen.
- Schwimmerschutzrohr (Nr. 1699)
- Schwimmerhalterung (Nr. 1943800006)
- Polyamide-Rohr (Nr. 0731)
Artikel-Nr. DN PN L kg NPK-Nr.
411
1601007000 1 1/2" 16 210 9.000
1601008000 2" 16 210 9.000
1601040000 40 16 200 16.250 834115
1601050000 50 16 230 16.750 834116
1601065000 65 16 290 21.800 834117
1601080000 80 16 310 27.900 834118
1601100000 100 16 350 35.900 834119
1601125000 125 16 400 52.000 834121
1601150000 150 16 480 76.000 834122
1601200000 200 10 600 115.100 834123
1601200016 200 16 600 115.100
1601250000 250 10/16 730 247.500 834124
1601300000 300 10/16 850 356.000
Die Verbindungsleitung vom Basisventil zum Steuerventil muss bauseits erstellt werden.
