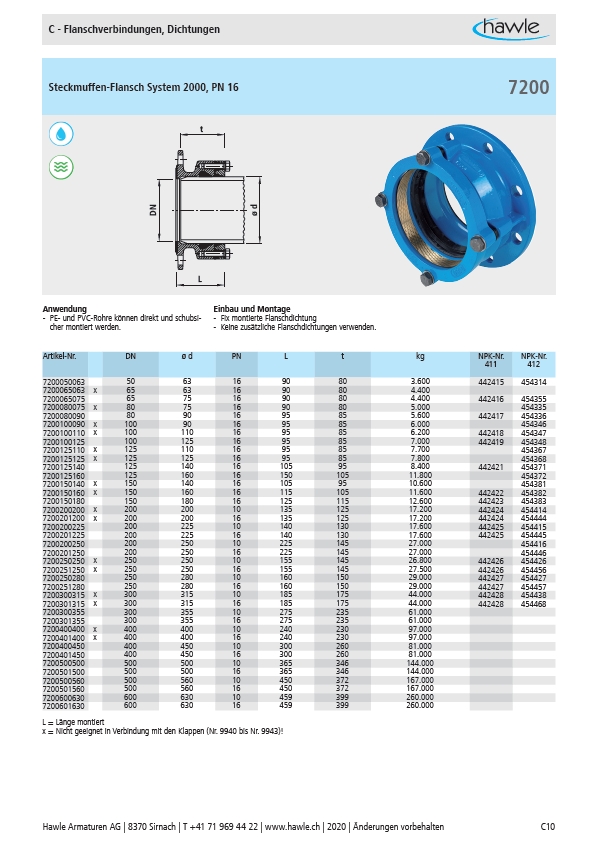

C - Flanschverbindungen, Dichtungen
Steckmuffen-Flansch System 2000, PN 16
t
ø d
DN
L
Anwendung Einbau und Montage
- PE- und PVC-Rohre können direkt und schubsicher
montiert werden.
- Fix montierte Flanschdichtung
- Keine zusätzliche Flanschdichtungen verwenden.
7200
Artikel-Nr. DN ø d PN L t kg NPK-Nr.
411
NPK-Nr.
412
7200050063 50 63 16 90 80 3.600 442415 454314
7200065063 x 65 63 16 90 80 4.400
7200065075 65 75 16 90 80 4.400 442416 454355
7200080075 x 80 75 16 90 80 5.000 454335
7200080090 80 90 16 95 85 5.600 442417 454336
7200100090 x 100 90 16 95 85 6.000 454346
7200100110 x 100 110 16 95 85 6.200 442418 454347
7200100125 100 125 16 95 85 7.000 442419 454348
7200125110 x 125 110 16 95 85 7.700 454367
7200125125 x 125 125 16 95 85 7.800 454368
7200125140 125 140 16 105 95 8.400 442421 454371
7200125160 125 160 16 150 105 11.800 454372
7200150140 x 150 140 16 105 95 10.600 454381
7200150160 x 150 160 16 115 105 11.600 442422 454382
7200150180 150 180 16 125 115 12.600 442423 454383
7200200200 x 200 200 10 135 125 17.200 442424 454414
7200201200 x 200 200 16 135 125 17.200 442424 454444
7200200225 200 225 10 140 130 17.600 442425 454415
7200201225 200 225 16 140 130 17.600 442425 454445
7200200250 200 250 10 225 145 27.000 454416
7200201250 200 250 16 225 145 27.000 454446
7200250250 x 250 250 10 155 145 26.800 442426 454426
7200251250 x 250 250 16 155 145 27.500 442426 454456
7200250280 250 280 10 160 150 29.000 442427 454427
7200251280 250 280 16 160 150 29.000 442427 454457
7200300315 x 300 315 10 185 175 44.000 442428 454438
7200301315 x 300 315 16 185 175 44.000 442428 454468
7200300355 300 355 10 275 235 61.000
7200301355 300 355 16 275 235 61.000
7200400400 x 400 400 10 240 230 97.000
7200401400 x 400 400 16 240 230 97.000
7200400450 400 450 10 300 260 81.000
7200401450 400 450 16 300 260 81.000
7200500500 500 500 10 365 346 144.000
7200501500 500 500 16 365 346 144.000
7200500560 500 560 10 450 372 167.000
7200501560 500 560 16 450 372 167.000
7200600630 600 630 10 459 399 260.000
7200601630 600 630 16 459 399 260.000
L = Länge montiert
x = Nicht geeignet in Verbindung mit den Klappen (Nr. 9940 bis Nr. 9943)!
Hawle Armaturen AG | 8370 Sirnach | T +41 71 969 44 22 | www.hawle.ch | 2020 | Änderungen vorbehalten C10
